概述 Summary

概述	Summary
額定功率：0.55~315kW	Rate power: 0.55~315kW
額定電壓：380V	Ratevoltage:380V
機座號：80~355	Framesize:80~355
防護等級：IP54	Protectiondegree:IP54
絕緣等級：F	Insulationclass:F
冷卻方式：IC416	Coolingmethod:IC416
變頻范圍： 　恒轉矩：3~50Hz 　恒功率：2p：50~60Hz 　　4~6p：50~100Hz	Frequencyrage: 　constanttorque:3~50Hz 　constantpower:2p:50~60Hz 　　4~6p:50~100Hz
接 法： ≤55kW:Y;＞55kW:△	Connection:≤55kW:Y;＞55kW:△

結構特點 Structural characteristics

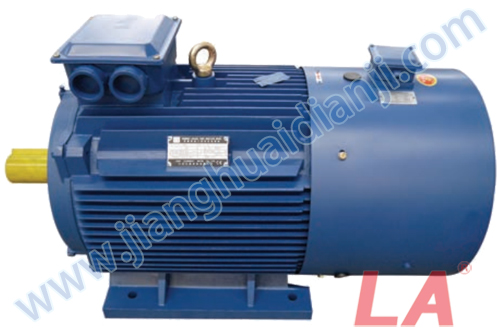

Y2VP系列變頻調速三相異步電動機采用高強度鑄鐵結構，具有可靠性高、調速范圍寬、精度高等特點，安裝尺寸和功率等級與JHM系列變頻調速三相異步電動機一致，互換性、適用性強。裝有獨立的冷卻風機，保證電機在不同轉速下均有良好的冷卻效果。

The Y2VP serie smotors with high strengh cast iron structure,have the characteristics of high reliability,wide speed range,high precision,high interchangeability and applicability with JHM series motors because of their same power grade and mounting imension.  The Y2VP series motors have independent cooling fan to ensure good cooling effect under different speed.

與變頻電機配套的部件參數 Technical data of spare parts

電機 motors	機座號 Frame	80	90	100	112	132	160	180	200	225	250	280	315	355
	功率 W	35	40	52	60	80	80	80	120	230	320	320	1100	2200
冷卻風機 Cool fan motor	電壓 voltage	三相 380V
光電編碼器 Encoder	增量型編碼器（根據用戶要求安裝） IncrementalEncoder(accordingtocustomer is requirement）

六安江淮電機有限公司的優勢

1、六安江淮電機有限公司，擁有國內同行業最為廣泛的產品系列，涵蓋幾乎所有的低壓標準工業電機，以及根據您的需求所設計的特殊定制電機。

LA motor has the most extensive product in the same industry, covering almost every series low voltage standard industrial motor, and custom motor.

適用范圍 Applicable scope		100V~1000V; 0.12kW~1000kW; H63~H560; IP23、IP54、IP55、IP65
標準系列	Standard series	定制系列	Custom series
YE2 標準系列	YE2 standard motor	空壓機專用	Motor for compressor
YE3 高效系列	YE3 high efficiency motor	升降機專用	Motor for construction lift
YE4 高效系列	YE4 super premium efficiency motor	不銹鋼泵用	Motor for stainless steel pump
YVF2 變頻系列	YVF2 frequency variable motor	減速機專用	Motor for Gearmotor
Y(IP23) 系列	Y(IP23) ODP motor	球磨機專用	Motor for ball mill
永磁系列	Permanent magnet motor	注塑機專用	Motor for injection machine
YB3、YBX3 防爆系列	YB3、YBX3 explosion-proof motor	隧道風機用	Motor for tunnel ventilation fan
YFB3 粉塵防爆系列	YFB3 VF explosion-proof motor	紡織機械用	Motor for textile machine
YBBP 變頻防爆系列	YBBP dust explosion-proof motor	冷卻塔專用	Motor for cooling water
鋁殼電機系列	Aluminum frame motor	高溫排煙用	Motor for smoke extraction
單相電機系列	Single phase motor	木工機械用	Motor for wood machine

2、六安江淮電機有限公司，多年國內領先的市場份額和遍布全國的服務網絡，是您在中國首選的合作伙伴。

LA motor has the leading domestic market share and nationwide service networks for many years. It is your preferred partner in China.

3、六安江淮電機有限公司，擁有50多年電動機生產的歷史和經驗，憑借持續改進的產品設計、先進的設計理念和嚴苛的實驗手段，確保每臺電機的高品質。

LA motor has more than 50 years’ experience, with continuous design improvement, advanced design concepts and strict means test, ensure high quality of each LA motor

4、六安江淮電機有限公司，擁有國內首屈一指的廠房，超過1000臺套先進的加工設備和優秀的工藝流程，確保所有半成品都符合質量要求，并保證給客戶在第一時間提供一流的產品。

LA motor has a leading domestic workshop, more than 1000 sets of advanced equipments and excellent technical process, which can ensure high quality of all semi-finished products and provide first-class products at the first time.

Y2VP系列變頻調速三相異步電動機技術參數

型號 Type	功率 Power KW	額定電流 Current A	額定轉矩 N·m	恒轉矩調頻范圍 Frequency range of contant torque	恒功率調頻范圍 Frequency range of contant power
Y2VP80M1-2	0.75	1.83	2.4	3-50	50-60
Y2VP80M2-2	1.1	2.61	3.5
Y2VP90S-2	1.5	3.46	4.8
Y2VP90L-2	2.2	4.85	7.0
Y2VP100L-2	3	6.34	9.5
Y2VP112M-2	4	8.2	12.7
Y2VP132S1-2	5.5	11.1	17.5
Y2VP132S2-2	7.5	14.9	23.9
Y2VP160M1-2	11	21.2	35.0
Y2VP160M2-2	15	28.6	47.7
Y2VP160L-2	18.5	34.7	58.9
Y2VP180M-2	22	41.0	70.0
Y2VP200L1-2	30	55.4	95.5
Y2VP200L2-2	37	67.9	117.8
Y2VP225M-2	45	82.1	143.2
Y2VP250M-2	55	99.8	175.1
Y2VP280S-2	75	135.3	238.7
Y2VP280M-2	90	160.0	286.5
Y2VP315S-2	110	195.4	350.1
Y2VP315M-2	132	233.2	420.2
Y2VP315L1-2	160	282.4	509.3
Y2VP315L2-2	200	348.4	636.6
Y2VP355M1-2	220	381.7	700.3
Y2VP355M2-2	250	433.7	795.8
Y2VP355L1-2	280	484.7	891.3
Y2VP355L2-2	315	545.3	1002.7
Y2VP80M1-4	0.55	1.6	3.5	5-50	50-100
Y2VP80M2-4	0.75	2	4.8
Y2VP90S-4	1.1	2.9	7.0
Y2VP90L-4	1.5	3.7	9.6
Y2VP100L1-4	2.2	5.2	14.0
Y2VP100L2-4	3	6.8	19.1
Y2VP112M-4	4	9.2	25.5
Y2VP132S-4	5.5	11.8	35.0
Y2VP132M-4	7.5	15.6	47.8
Y2VP160M-4	11	22.3	70.0
Y2VP160L-4	15	30.1	95.5
Y2VP180M-4	18.5	36.5	117.8
Y2VP180L-4	22	43.4	140.1
Y2VP200L-4	30	57.6	191.0
Y2VP225S-4	37	69.9	235.6
Y2VP225M-4	45	84.7	286.5
Y2VP250M-4	55	103	350.2	3-50
Y2VP280S-4	75	140	477.5
Y2VP280M-4	90	167	573.0
Y2VP315S-4	110	201	700.3
Y2VP315M-4	132	241	840.4
Y2VP315L1-4	160	292	1018.7
Y2VP315L2-4	200	365	1273.3
Y2VP355M-4	250	450	1591.7
Y2VP355L-4	315	545	2005.5
Y2VP90S-6	0.75	2.3	7.2	5-50
Y2VP90L-6	1.1	3.2	10.5
Y2VP100L-6	1.5	3.94	14.3
Y2VP112M-6	2.2	5.7	21.0
Y2VP132S-6	3	7.6	28.7
Y2VP132M1-6	4	9.6	38.2
Y2VP132M2-6	5.5	12.8	52.5
Y2VP160M-6	7.5	17.2	71.6
Y2VP160L-6	11	24.4	105.1
Y2VP180L-6	15	31.6	143.3
Y2VP200L1-6	18.5	37.5	176.7
Y2VP200L2-6	22	43.8	210.1
Y2VP225M-6	30	56.8	286.5
Y2VP250M-6	37	72	353.4
Y2VP280S-6	45	87.5	429.8
Y2VP280M-6	55	107.1	525.3
Y2VP315S-6	75	140	716.3
Y2VP315M-6	90	166	859.5
Y2VP315L1-6	110	202	1050.5
Y2VP315L2-6	132	242	1260.6
Y2VP355M1-6	160	292	1528.0
Y2VP355M2-6	200	364	1910.0
Y2VP355L-6	250	445	2387.5

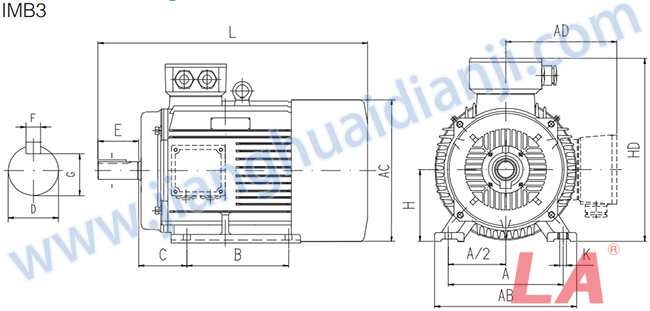

Y2VP系列變頻調速三相異步電動機外形及安裝尺寸

機座號 Frame	極數 Poles	安裝尺寸 MountingDimension									外形尺寸 OverallDimension
		A	B	C	D	E	F	G	H	K	AB	AC	AD	HD	L
80M	2、4、6	125	100	50	19	40	6	15.5	80	10	165	175	145	220	360
90S		140	100	56	24	50	8	20	90	10	180	195	165	260	430
90L		140	125	56	24	50	8	20	90	10	180	195	165	260	460
100L		160	140	63	28	60	8	24	100	12	205	215	180	275	500
112M		190	140	70	28	60	8	24	112	12	230	240	190	300	530
132S		216	140	89	38	80	10	33	132	12	270	275	210	345	560
132M		216	178	89	38	80	10	33	132	12	270	275	210	345	610
160M		254	210	108	42	110	12	37	160	14.5	320	330	255	420	740
160L		254	254	108	42	110	12	37	160	14.5	320	330	255	420	780
180M		279	241	121	48	110	14	42.5	180	14.5	355	380	280	455	820
180L		279	279	121	48	110	14	42.5	180	14.5	355	380	280	455	820
200L		318	305	133	55	110	16	49	200	18.5	395	420	305	505	895
225S	4	356	286	149	60	110	18	53	225	18.5	435	470	335	560	905
225M	2	356	311	149	55	140	16	49	225	18.5	435	470	335	560	900
	4、6				60	110	18	53	225	18.5	435	470	335	560	930
250M	2	406	349	168	60	140	18	53	250	24	490	510	370	615	990
	4、6				65	140	18	58	250	24	490	510	370	615	990
280S	2	457	368	190	65	140	18	58	280	24	550	580	410	680	1135
	4、6				75	140	20	67.5	280	24	550	580	410	680	1135
280M	2	457	419	190	65	140	18	58	280	24	550	580	410	680	1185
	4、6				75	140	20	67.5	280	24	550	580	410	680	1185
315S	2	508	406	216	65	140	18	58	315	28	635	645	530	845	1235
	4、6				80	170	22	71	315	28	635	645	530	845	1345
315M	2	508	457	216	65	140	18	58	315	28	635	645	530	845	1265
	4、6				80	170	22	71	315	28	635	645	530	845	1375
315L	2	508	508	216	65	140	18	58	315	28	635	645	530	845	1265
	4、6				80	170	22	71	315	28	635	645	530	845	1375
355M	2	610	560	254	75	140	20	67.5	355	28	730	710	655	1010	1560
	4、6				95	170	25	86	355	28	730	710	655	1010	1590
355L	2	610	630	254	75	140	20	67.5	355	28	730	710	655	1010	1560
	4、6				95	170	25	86	355	28	730	710	655	1010	1590

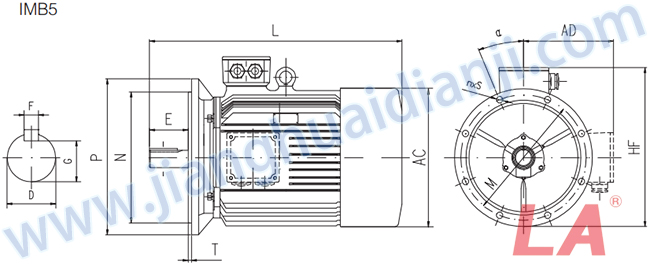

機座號 Frame	凸緣號 Flange No	極數 Poles	安裝尺寸 MountingDimension										外形尺寸 OverallDimension
			D	E	F	G	M	N	P	S	T	n	AC	AD	HF	L
80M	FF165	2-6	19	40	6	15.5	165	130	200	12	3.5	4	175	145		360
90S	FF165		24	50	8	20	165	130	200	12	3.5	4	195	165		390
90L	FF165		24	50	8	20	165	130	200	12	3.5	4	195	165		460
100L	FF215		28	60	8	24	215	180	250	14.5	4	4	215	180	245	500
112M	FF215		28	60	8	24	215	180	250	14.5	4	4	240	190	265	530
132S	FF265		38	80	10	33	265	230	300	14.5	4	4	275	210	315	560
132M	FF265		38	80	10	33	265	230	300	18.5	4	4	275	210	315	610
160M	FF300		42	110	12	37	300	250	350	18.5	5	4	330	255	385	710
160L	FF300		42	110	12	37	300	250	350	18.5	5	4	330	255	385	740
180M	FF300		48	110	14	42.5	300	250	350	18.5	5	4	380	280	430	770
180L	FF300		48	110	14	42.5	300	250	350	18.5	5	4	380	280	430	820
200L	FF350		55	110	16	49	350	300	400	18.5	5	4	420	305	480	855
225S	FF400	4	60	140	18	53	400	350	450	18.5	5	8	470	335	535	905
225M	FF400	2	55	110	16	49	400	350	450	18.5	5	8	470	335	535	900
	FF400	4、6	60	140	18	53	400	350	450	18.5	5	8	470	335	535	930
250M	FF500	2		140	18	53	500	450	550	18.5	5	8	510	370	595	990
	FF500	4、6	65	140	18	58	500	450	550	18.5	5	8	510	370	595	990
280S	FF500	2		140	18	58	500	450	550	18.5	5	8	580	410	650	1135
	FF500	4、6	75	140	20	67.5	500	450	550	18.5	5	8	580	410	650	1135
280M	FF500	2	65	140	18	5	500	450	550	18.5	5	8	580	410	650	1185
	FF500	4、6	75	140	20	67.5	500	450	550	18.5	5	8	580	410	650	1185

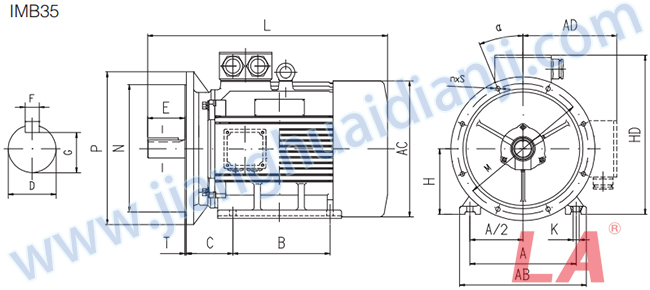

機座號 Frame	凸緣號 Flange No	極數 Poles	安裝尺寸 MountingDimension
			A	B	C	D	E	F	G	H	K	M	N	P	S	T	n
80M	FF165	2-6	125	100	50	19	40	6	15.5	80	10	165	130	200	12	3.5	4
90S	FF165		140	100	56	24	50	8	20	90	10	165	130	200	12	3.5	4
90L	FF165		140	125	56	24	50	8	20	90	10	165	130	200	12	3.5	4
100L	FF215		160	140	63	28	60	8	24	100	12	215	180	250	14.5	4	4
112M	FF215		190	140	70	28	60	8	24	112	12	215	180	250	14.5	4	4
132S	FF265		216	140	89	38	80	10	33	132	12	265	230	300	14.5	4	4
132M	FF265		216	178	89	38	80	10	33	132	12	265	230	300	14.5	4	4
160M	FF300		254	210	108	42	110	12	37	160	14.5	300	250	350	18.5	5	4
160L	FF300		254	254	108	42	110	12	37	160	14.5	300	250	350	18.5	5	4
180M	FF300		279	241	121	48	110	14	42.5	180	14.5	300	250	350	18.5	5	4
180L	FF300		279	279	121	48	110	14	42.5	180	14.5	300	250	350	18.5	5	4
200L	FF350		318	305	133	55	110	16	49	200	18.5	350	300	400	18.5	5	4
225S	FF400	4	356	286	149	60	140	18	53	225	18.5	400	350	450	18.5	5	8
225M	FF400	2	356	311	149	55	110	16	49	225	18.5	400	350	450	18.5	5	8
	FF400	4、6	356	311	149	60	140	18	53	225	18.5	400	350	450	18.5	5	8
250M	FF500	2	406	349	168	60	140	18	53	250	24	500	450	550	18.5	5	8
	FF500	4、6	406	349	168	65	140	18	58	250	24	500	450	550	18.5	5	8
280S	FF500	2	457	368	190	65	140	18	58	280	24	500	450	550	18.5	5	8
	FF500	4、6	457	368	190	75	140	20	67.5	280	24	500	450	550	18.5	5	8
280M	FF500	2	457	419	190	65	140	18	58	280	24	500	450	550	18.5	5	8
	FF500	4、6	457	419	190	75	140	20	67.5	280	24	500	450	550	18.5	5	8
315S	FF600	2	508	406	216	65	140	18	58	315	28	600	550	660	24	6	8
	FF600	4、6	508	406	216	80	170	22	71	315	28	600	550	660	24	6	8
315M	FF600	2	508	457	216	65	140	18	58	315	28	600	550	660	24	6	8
	FF600	4、6	508	457	216	80	170	22	71	315	28	600	550	660	24	6	8
315L	FF600	2	508	508	216	65	140	18	58	315	28	600	550	660	24	6	8
	FF600	4、6	508	508	216	80	170	22	71	315	28	600	550	660	24	6	8
355M	FF740	2	610	560	254	75	140	20	67.5	355	28	740	680	800	24	6	8
	FF740	4、6	610	560	254	95	170	25	86	355	28	740	680	800	24	6	8
355L	FF740	2	610	630	254	75	140	20	67.5	355	28	740	680	800	24	6	8
	FF740	4、6	610	630	254	95	170	25	86	355	28	740	680	800	24	6	8

Y2VP系列變頻調速三相異步電動機訂貨說明

1、規格型號 Model


2、訂貨時，請注明電動機的型號、極數、額定功率、額定電壓、額定頻率、防護等級、冷卻方式、安裝型式、出線方式、環境溫度、海拔高度、旋轉方向等；如果是防爆電機，請注明隔爆等級和接線盒進線方式。如果客戶對電機有超出國家標準的其他技術要求，我公司可專門為客戶設計，并在簽署技術協議之后，投入生產。

3、電機絕緣系統，均按F級或H級生產，按B級溫升考核。所有定子采用真空壓力浸漬(VPI)工藝。同時也可以選擇加裝PTC或PT100，對電機繞組的溫度進行觀測保護。在空氣濕度較大的使用環境中或者是長時間停機不使用時，建議加裝防潮加熱帶來保護繞組。

4、標準系列的H63-H160機座號的電機，使用的是封閉軸承，H180及以上機座號電機，使用的是開式軸承。當電機使用開式軸承時，如無特殊說明，應使用ZL-3鋰基潤滑脂定期注油，注油間隔按2極電機2000小時，4極及以上電機3000小時，當環境溫度每升高10℃，潤滑脂的壽命及注油時間應該減半，還可以加裝軸承測溫裝置。

5、海拔高度高于1000m的使用場合，或者環境溫度高于40℃時，將會影響電機的散熱效果，客戶在訂貨時須告知制造商，并且根據具體的使用環境來選擇增大容量或特殊設計。

海拔 Altitude	Nameplate
1000m ＜海拔≤ 1500m	G1.5
1500m ＜海拔≤ 2000m	G2
2000m ＜海拔≤ 2500m	G2.5
2500m ＜海拔≤ 3500m	G3.5
3500m ＜海拔≤ 4000m	G4
4000m ＜海拔≤ 5000m	G5

6、客戶將電動機與變頻器匹配使用時，變頻器的輸出含有大量高次諧波，與工頻供電相比，電機的電流和溫升均會增加，因此在選擇電動機和變頻器時，應考慮適當留有余量，以防溫升過高，影響電動機的壽命。

7、樣本中的技術數據中的負載轉動慣量符合NEMA標準，如客戶負載轉動慣量與表中不符，制造廠也可生產，但此時應與制造廠協商。

8、樣本中所列的技術性能數據均為設計值，僅供參考，不作為考核依據，而且隨著技術進步及有關國家標準修改而作的修改，恕不另行通知。
