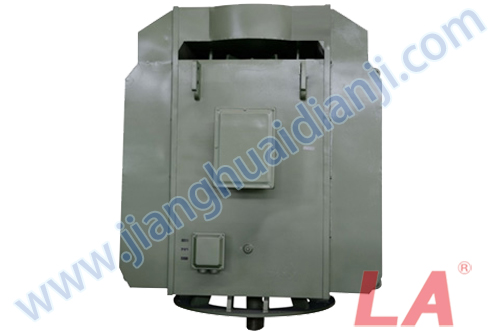

概述

YLS、YLKS、YLKK 系列 6KV（H355～630）中型立式高壓鼠籠轉子三相異步電動機是通過引進國外先進設計、制造技術并按照國家和行業的有關標準開發、設計的新一代產品。該系列電動機的功率等級、電氣性能和安裝尺寸均符合國家標準 GB755 和國際電工委員會 IEC34-1。

其中YLS系列為基本系列，YLKS、YLKK 是 YLS 派生系列空 - 水和空 - 空冷卻封閉式鼠籠轉子三相異步電動機。經實驗證明，新系列產品在技術性能和經濟效益上都能達到世界先進水平。YLS系列高壓立式三相異步電動機普遍具有高效節能、低噪聲、振動小、質量可靠、安裝及使用維護方便等優點。

適用范圍

YLS系列高壓立式三相異步電動機可以驅動立式水泵及其它機械設備，在石化、機械、礦山等工礦企業中做原動機使用。

型號意義


安裝型式：標準電機的安裝方式 IMV1（立式帶凸緣），符合 GB997 和 IEC34-7《電機結構及安裝型式代號》的規定。

防護等級：YLS系列電機外殼防護等級為 IP23；YLKS系列電機外殼防護等級為 IP44、IP54 或 IP55；YLKK系列電機外殼防護等級為 IP44、IP54 或 IP55

冷卻方式：YLS 系列電機——標準電機的冷卻方式 IC01；YLKS系列電機——標準電機的冷卻方式 IC81W；YRKK系列電機——標準電機的冷卻方式 IC611

工作制：連續工作制（S1）

額定電壓：6KV、10KV我公司亦可以按客戶需要生產3KV、10.5KV、11KV及各種規格電機

額定頻率：50Hz

結構及特點

YLS、YLKS、YLKK 系列電機采用國際上流行的箱式結構，工藝性能高。拆下防護罩（或冷卻器）后即可觀察及觸及電機內部，便于電機的安裝、維護。接線盒結構緊湊，防護等級高，在接線端子連接可靠的同時，接線方式靈活，可多方位接線。

電機轉子普遍采用鑄鋁轉子，無銅條轉子斷條現象，運行可靠；定子采用外壓裝結構，F(xiàn) 級絕緣材料和防暈材料及真空浸漬處理使電機具有優良可靠的絕緣性能和防潮、抗沖擊能力。

軸承選用依據電動機承受的軸向推力大小，普遍采用上軸承選用兩套滾動軸承，其中一套為推力軸承，下軸承結構為滾動軸承方式。采用滾動軸承結構的電機有不停機加油和排油裝置，提高了電機運行效率。

使用條件及工作方式

海拔不超過 1000m；

環境空氣溫度范圍最高不超過 40℃，滾動軸承電機最低環境空氣溫度不低于 -15℃，滑動軸承電機不低于5℃；

電機運行時，允許電機工作電壓偏差±5%

額定頻率為 50Hz，允許電源頻率偏差±1%

對于 YLKS 系列電動機，冷卻入口處冷卻水的溫度不超過 33℃，最低為 5℃。

YLS系列高壓立式三相異步電動機(IP23 6KV)

型號	滿載時					堵轉電流倍數	堵轉轉矩倍數	最大轉矩倍數	允許拖動負載轉動慣量 kg·m2		重量 kg
	額定功率 KW	電流 A	轉速 r/min	效率 %	功率因數 cosφ				電機 Jm	負載 J
YLS3551-4	185	22.4	1484	93.3	0.85	5.6	1.0	2.3	4	111	2580
YLS3552-4	200	24.3	1484	93.3	0.85	5.6	1.2	2.5	4	145	2580
YLS3553-4	220	26.3	1484	93.4	0.86	5.4	0.9	2.3	4	119	2580
YLS3554-4	250	29.9	1484	93.7	0.86	5.5	0.9	2.3	4	136	2660
YLS3555-4	280	32.9	1484	94.0	0.87	5.7	1.0	2.3	5	169	2730
YLS3556-4	315	37.0	1484	94.2	0.87	6.0	1.1	2.4	5	210	2800
YLS4001-4	355	41.3	1483	94.1	0.88	5.0	1.5	2.2	8	323	3180
YLS4002-4	400	46.4	1483	94.3	0.88	4.9	1.5	2.1	9	364	3230
YLS4003-4	450	52.1	1483	94.5	0.88	4.9	1.6	2.1	10	438	3280
YLS4004-4	500	57.8	1483	94.6	0.88	5.0	1.7	2.1	10	518	3330
YLS4005-4	560	63.9	1483	94.8	0.89	5.1	1.7	2.1	12	580	3390
YLS4501-4	630	71.6	1485	95.1	0.89	5.3	1.5	2.2	14	572	4150
YLS4502-4	710	80.5	1485	95.4	0.89	5.6	1.6	2.2	16	689	4270
YLS4503-4	800	90.7	1485	95.4	0.89	5.6	1.7	2.2	19	825	4430
YLS4504-4	900	101.9	1485	95.5	0.89	5.0	1.5	2.0	19	818	4560
YLS5001-4	1000	113.0	1485	95.7	0.89	5.2	1.1	2.1	30	653	5060
YLS5002-4	1120	126.4	1485	95.8	0.89	5.1	1.1	2.1	32	760	5230
YLS5003-4	1250	140.8	1485	96.0	0.89	5.1	1.1	2.1	34	819	5330
YLS5004-4	1400	157.5	1485	96.1	0.89	5.2	1.2	2.1	36	1006	5500
YLS5601-4	1600	178.2	1485	96.0	0.90	6.0	1.5	2.5	60	1429	6400
YLS5602-4	1800	198.1	1485	96.1	0.91	6.3	1.6	2.6	66	1720	6700
YLS5603-4	2000	219.8	1485	96.2	0.91	6.4	1.7	2.7	75	2034	7000
YLS6301-4	2240	246.0	1485	96.3	0.91	5.4	1.1	2.2	91	1437	7600
YLS6302-4	2500	274.2	1485	96.4	0.91	6.0	1.3	2.4	100	1916	7900
YLS6303-4	2800	306.8	1485	96.5	0.91	5.9	1.3	2.3	109	2149	8300
YLS3553-6	185	22.8	988	93.0	0.84	5.0	1.4	2.3	7	356	2900
YLS3554-6	200	24.7	988	92.9	0.84	4.7	1.3	2.0	7	357	2900
YLS3555-6	220	27.1	991	93.1	0.84	5.0	1.3	2.2	7	391	2900
YLS3556-6	250	31.0	991	93.6	0.83	5.5	1.5	2.4	8	514	2980
YLS4002-6	280	33.0	998	93.9	0.87	5.3	1.4	2.2	11	527	3400
YLS4003-6	315	37.0	998	94.1	0.87	5.2	1.4	2.1	12	593	3480
YLS4004-6	355	41.6	998	94.3	0.87	5.2	1.3	2.0	13	620	3570
YLS4005-6	400	46.3	998	94.4	0.88	4.9	1.3	2.0	15	699	3700
YLS4501-6	450	52.7	989	94.5	0.87	5.0	1.2	2.1	19	736	4100
YLS4502-6	500	58.4	989	94.7	0.87	5.0	1.2	2.1	21	818	4250
YLS4503-6	560	65.3	989	94.8	0.87	5.3	1.3	2.2	23	995	4450
YLS4504-6	630	73.3	989	95.0	0.87	5.5	1.4	2.3	25	1208	4570
YLS5001-6	710	81.5	990	95.3	0.88	5.0	1.1	2.1	32	1058	5200
YLS5002-6	800	91.7	990	95.4	0.88	5.2	1.2	2.2	35	1304	5400
YLS5003-6	900	103.1	990	95.5	0.88	5.5	1.3	2.3	40	1593	5600
YLS5004-6	1000	114.4	990	95.6	0.88	5.5	1.3	2.3	43	1771	5800
YLS5601-6	1120	128.0	989	95.7	0.88	5.4	1.0	2.3	64	1502	6250
YLS5602-6	1250	141.0	989	95.8	0.89	5.3	1.0	2.2	71	1677	6550
YLS5603-6	1400	157.8	989	95.9	0.89	5.2	1.0	2.1	79	1879	6950
YLS6301-6	1600	181.9	985	96.2	0.88	5.2	1.2	2.1	102	2605	8500
YLS6302-6	1800	202.1	985	96.3	0.89	5.3	1.2	2.1	112	2933	8840
YLS6303-6	2000	224.3	985	96.4	0.89	5.5	1.3	2.1	122	3544	9490
YLS4001-8	185	23.8	741	93.4	0.80	4.6	1.4	2.1	12	633	3470
YLS4002-8	200	25.8	741	93.4	0.80	4.8	1.4	2.2	12	685	3470
YLS4003-8	220	28.3	741	93.4	0.80	4.5	1.3	2.0	12	700	3470
YLS4004-8	250	32.5	741	93.7	0.79	4.8	1.5	2.1	13	921	3550
YLS4005-8	280	35.9	741	93.9	0.80	4.5	1.4	2.0	15	962	3680
YLS4501-8	315	39.7	742	94.2	0.81	4.8	1.3	2.0	19	998	4000
YLS4502-8	355	44.2	742	94.3	0.82	4.7	1.3	2.0	22	1125	4350
YLS4503-8	400	49.7	742	94.5	0.82	4.6	1.3	2.0	23	1269	4500
YLS4504-8	450	55.8	742	94.6	0.82	4.6	1.3	2.0	25	1428	4670
YLS5001-8	500	62.5	742	95.0	0.81	4.5	1.1	2.1	32	1355	4800
YLS5002-8	560	69.1	742	95.1	0.82	4.5	1.1	2.1	35	1495	5000
YLS5003-8	630	76.7	742	95.2	0.83	4.4	1.1	2.0	40	1682	5300
YLS5004-8	710	87.3	742	95.4	0.82	4.7	1.2	2.2	43	2074	5500
YLS5601-8	800	95.1	742	95.2	0.85	5.2	1.2	2.1	81	2304	6250
YLS5602-8	900	105.6	742	95.4	0.86	5.0	1.1	2.0	89	2371	6950
YLS5603-8	1000	118.5	742	95.5	0.85	5.4	1.3	2.2	99	3131	6950
YLS6301-8	1120	132.5	741	95.7	0.85	5.1	1.3	2.0	116	3511	7700
YLS6302-8	1250	147.7	741	95.8	0.85	5.0	1.3	1.9	126	3922	8000
YLS6303-8	1400	165.4	741	95.8	0.85	4.8	1.2	1.8	140	4045	8400
YLS6304-8	1600	188.9	741	95.9	0.85	4.7	1.2	1.8	150	4633	8800
YLS4004-10	185	24.6	593	92.6	0.78	4.7	1.1	2.3	19	773	3200
YLS4005-10	200	26.6	593	92.8	0.78	4.8	1.1	2.3	20	836	3400
YLS4501-10	220	29.4	592	93.4	0.77	4.8	1.2	2.3	22	991	3800
YLS4502-10	250	32.5	592	93.7	0.79	4.6	1.1	2.1	24	1069	3900
YLS4503-10	280	36.9	592	93.7	0.78	4.4	1.1	2.1	26	1143	4050
YLS4504-10	315	40.9	592	93.9	0.79	4.3	1.0	2.0	29	1250	4200
YLS4505-10	355	46.0	592	94.0	0.79	4.3	1.1	2.0	31	1438	4370
YLS5001-10	400	50.0	590	93.8	0.82	4.3	0.8	2.2	46	1211	5030
YLS5002-10	450	55.6	590	93.9	0.83	4.2	0.8	2.2	51	1364	5200
YLS5003-10	500	62.4	590	94.1	0.82	4.4	0.9	2.3	55	1714	5350
YLS5004-10	560	69.8	590	94.1	0.82	4.5	0.9	2.3	62	1919	4570
YLS5005-10	630	78.6	590	94.1	0.82	4.3	0.8	2.2	62	1919	5650
YLS5601-10	710	89.3	593	94.5	0.81	4.0	1.0	1.9	83	2679	6470
YLS5602-10	800	97.9	593	94.7	0.83	3.9	1.0	1.8	91	3021	6680
YLS5603-10	900	111.3	593	94.9	0.82	4.2	1.2	2.0	101	4100	6960
YLS6301-10	1000	121.3	590	95.6	0.83	4.5	0.9	2.0	119	3417	7700
YLS6302-10	1120	137.5	590	95.6	0.82	4.4	0.9	1.9	129	3832	8000
YLS6303-10	1250	151.4	590	95.7	0.83	4.4	0.9	1.9	142	4279	8400
YLS6304-10	1400	167.4	590	95.8	0.84	4.4	0.9	1.9	154	4797	8800
YLS4502-12	185	26.0	493	95.6	0.74	3.8	1.0	2.0	26	974	4200
YLS4503-12	200	27.6	493	92.9	0.75	3.7	0.9	2.0	29	1007	4250
YLS4504-12	220	31.1	493	93.2	0.73	4.0	1.0	2.0	29	1234	4350
YLS4505-12	250	34.8	493	93.3	0.74	3.8	1.0	2.0	31	1362	4450
YLS5001-12	280	37.8	493	92.6	0.77	3.7	0.9	2.0	39	1379	4980
YLS5002-12	315	42.3	493	93.1	0.77	4.1	0.9	2.1	43	1552	4130
YLS5003-12	355	47.6	493	93.3	0.77	4.0	0.9	2.1	46	1752	4280
YLS5004-12	400	53.6	493	93.3	0.77	4.0	0.9	2.0	49	1977	4400
YLS5005-12	450	60.1	493	93.5	0.77	4.0	0.9	2.0	52	2227	4500
YLS5601-12	500	64.6	494	94.3	0.79	3.7	1.0	1.8	83	2720	6450
YLS5602-12	560	72.2	494	94.5	0.79	3.7	1.0	1.8	91	3048	6660
YLS5603-12	630	81.2	494	94.5	0.79	3.8	1.1	1.8	101	3783	6940
YLS6301-12	710	90.8	495	95.2	0.79	4.0	0.9	1.8	119	3448	7700
YLS6302-12	800	103.6	495	95.3	0.78	4.3	0.9	2.0	130	3889	8000
YLS6303-12	900	114.9	495	95.4	0.79	4.1	0.9	1.9	142	4380	8400
YLS6304-12	1000	127.7	495	95.4	0.79	4.0	0.9	1.8	155	4869	8800

YLS系列高壓立式三相異步電動機(IP23 10KV)

型號	滿載時					堵轉電流倍數	堵轉轉矩倍數	最大轉矩倍數	允許拖動負載轉動慣量 kg·m2		重量 kg
	額定功率 KW	電流 A	轉速 r/min	效率 %	功率因數 cosφ				電機 Jm	負載 J
YLS450-4	220	15.8	1488	93.5	0.86	6.6	1.4	3.0	10	180	3740
YLS450-4	250	17.9	1488	93.7	0.86	6.7	1.4	3.0	10	206	3740
YLS450-4	280	20.0	1488	93.8	0.86	6.1	1.3	2.7	10	215	3740
YLS450-4	315	22.5	1488	94.0	0.86	6.3	1.4	2.8	10	262	3740
YLS4501-4	355	25.3	1488	94.1	0.86	5.7	1.2	2.5	10	253	3740
YLS4502-4	400	28.5	1488	94.2	0.86	5.6	1.3	2.5	11	310	3780
YLS4503-4	450	32.0	1488	94.4	0.86	5.7	1.3	2.5	12	349	3820
YLS4504-4	500	35.4	1488	94.7	0.86	5.9	1.4	2.6	14	418	3880
YLS4505-4	560	39.7	1488	94.8	0.86	6.1	1.5	2.6	15	504	3930
YLS4506-4	630	44.5	1488	95.1	0.86	6.4	1.6	2.7	17	606	4000
YLS5001-4	710	49.5	1488	95.1	0.87	5.8	.0	2.6	20	419	4960
YLS5002-4	800	55.2	1488	95.1	0.88	5.3	0.9	2.3	20	425	4960
YLS5003-4	900	62.0	1488	95.2	0.88	5.1	0.9	2.3	22	478	5240
YLS5004-4	1000	68.8	1488	95.4	0.88	5.2	0.9	2.3	24	532	5490
YLS5005-4	1120	76.9	1488	95.5	0.88	5.5	1.0	2.4	25	667	5600
YLS5601-4	1250	84.0	1490	95.5	0.90	5.3	0.9	2.3	54	639	6850
YLS5602-4	1400	93.8	1490	95.7	0.90	5.8	1.0	2.5	60	803	7100
YLS6003-4	1600	107.0	1490	95.8	0.90	6.2	1.2	2.6	66	1117	7400
YLS6301-4	1800	121.0	1487	95.5	0.90	6.4	1.1	2.6	88	1137	8700
YLS6302-4	2000	134.0	1487	95.7	0.90	6.5	1.1	2.6	96	1265	9100
YLS6303-4	2240	150.0	1487	95.8	0.90	6.6	1.2	2.6	105	1558	9900
YLS450-6	220	16.5	993	92.8	0.83	5.0	1.1	2.4	14	322	3650
YLS4501-6	250	18.7	993	93.1	0.83	5.0	1.1	2.4	14	367	3650
YLS4502-6	280	20.6	990	93.5	0.84	5.1	1.2	2.3	16	453	3750
YLS4503-6	315	23.1	990	93.8	0.84	5.5	1.3	2.4	16	556	3800
YLS4504-6	355	26.0	990	94.0	0.84	5.4	1.0	2.4	17	478	3900
YLS4505-6	400	29.2	990	94.2	0.84	5.4	1.0	2.4	19	539	3900
YLS4506-6	450	32.8	990	94.3	0.84	5.4	1.0	2.4	20	608	4100
YLS5001-6	500	36.5	991	94.2	0.84	5.3	1.4	2.5	26.5	948	5000
YLS5002-6	560	40.3	991	94.4	0.85	5.1	1.4	2.4	29.3	1063	5100
YLS5003-6	630	45.2	991	94.6	0.85	5.0	1.4	2.3	31.5	1197	5300
YLS5004-6	710	50.3	991	94.8	0.86	4.8	1.3	2.2	35.4	1250	5700
YLS5005-6	800	56.5	991	95.1	0.86	4.9	1.5	2.4	38.8	1633	5900
YLS5601-6	900	62.9	991	95.0	0.87	5.8	1.2	2.6	62	1442	6700
YLS5602-6	1000	69.8	990	95.1	0.87	5.7	1.2	2.4	72	1603	7000
YLS5603-6	1120	77.0	990	95.4	0.88	5.9	1.2	2.6	79	1797	7350
YLS5604-6	1250	86.9	990	95.5	0.87	6.2	1.3	2.7	86	2182	7650
YLS6301-6	1400	96.0	980	95.7	0.88	4.6	1.0	1.9	101	1893	8850
YLS6302-6	1600	110.0	980	95.8	0.88	4.7	1.0	1.9	111	2168	9190
YLS6303-6	1800	123.0	980	96.0	0.88	5.0	1.1	2.0	121	2699	9400
YLS500-8	220	17.3	745	93.2	0.79	5.6	1.3	1.8	26	678	5000
YLS500-8	250	19.6	745	93.4	0.79	5.6	1.3	1.8	26	775	5000
YLS500-8	280	21.6	745	93.5	0.80	5.0	1.1	1.8	26	733	5000
YLS5001-8	315	24.3	741	93.5	0.80	5.0	1.2	2.2	26	915	5000
YLS5002-8	355	27.3	741	93.7	0.80	5.0	1.2	2.2	26	1035	5000
YLS5003-8	400	30.7	741	93.9	0.80	5.0	1.2	2.2	29	1167	5100
YLS5004-8	450	34.5	741	94.1	0.80	5.0	1.2	2.2	31	1314	5300
YLS5005-8	500	38.3	741	94.3	0.80	5.0	1.2	2.2	33	1462	5400
YLS5006-8	560	42.8	741	94.4	0.80	5.0	1.2	2.2	35	1639	5500
YLS5601-8	630	46.4	742	94.5	0.83	4.7	1.1	2.1	58	1664	6500
YLS5602-8	710	51.5	742	94.7	0.84	4.4	1.0	2.0	65	1699	6700
YLS5603-8	800	57.9	742	94.9	0.84	4.8	1.1	2.1	72	2114	7000
YLS5604-8	900	65.1	742	95.0	0.84	4.6	1.1	2.1	80	1447	7350
YLS6301-8	1000	72.2	740	95.2	0.84	5.5	1.2	2.1	127	1870	8850
YLS6302-8	1120	79.7	740	95.4	0.84	5.3	1.2	2.1	139	3218	8690
YLS6303-8	1250	90.0	740	95.5	0.84	5.5	1.3	2.2	151	3908	9340
YLS5001-10	220	18.2	595	92.0	0.76	5.0	1.0	1.8	33	817	5400
YLS5002-10	250	20.6	595	92.2	0.76	4.5	1.0	1.8	33	933	5400
YLS5003-10	280	23.1	593	92.2	0.76	4.5	0.8	2.2	33	860	5400
YLS5004-10	315	25.8	593	92.6	0.76	4.3	0.9	2.2	36	1018	5500
YLS5005-10	355	28.7	593	92.8	0.77	4.2	0.8	2.2	39	1093	5600
YLS5006-10	400	31.8	593	93.0	0.78	4.0	0.8	2.0	41	1204	5700
YLS5601-10	450	35.1	593	93.6	0.76	4.7	1.3	2.4	82	2194	6600
YLS5602-10	500	38.0	593	93.8	0.81	4.6	1.2	2.3	91	2243	6900
YLS5603-10	560	43.0	593	94.0	0.80	4.7	1.3	2.4	91	2741	7150
YLS5604-10	630	47.7	593	94.2	0.81	4.6	1.3	2.3	101	3085	7200
YLS5605-10	710	53.6	593	94.4	0.81	4.7	1.3	2.3	110	3480	7400
YLS6301-10	800	60.2	594	94.8	0.81	4.8	1.0	2.2	118	2828	8100
YLS6302-10	900	67.5	594	95.0	0.81	4.9	1.0	2.2	128	3256	8370
YLS6303-10	1000	75.0	594	95.1	0.81	5.0	1.0	2.3	141	3736	8690
YLS6304-10	1120	84.9	594	95.2	0.80	5.3	1.0	2.4	154	4188	8900
YLS560-12	220	18.9	594	92.0	0.73	5.8	1.0	1.8	74	1159	6250
YLS560-12	250	21.5	594	92.1	0.73	5.2	1.0	1.8	74	1327	6250
YLS560-12	280	23.9	594	92.5	0.73	4.7	1.4	2.7	74	2123	6250
YLS5601-12	315	26.1	495	92.9	0.75	4.4	1.3	2.4	82	2207	6600
YLS5602-12	355	29.3	495	93.2	0.75	4.6	1.3	2.5	91	2485	6900
YLS5603-12	400	32.6	495	93.3	0.76	4.3	1.2	2.3	101	2579	7150
YLS5604-12	450	36.6	495	93.4	0.76	4.3	1.3	2.3	101	3191	7200
YLS5605-12	500	40.1	495	93.5	0.77	3.9	1.1	2.0	101	2994	7220
YLS6301-12	560	46.4	495	94.2	0.74	4.9	1.0	2.5	118	3008	8080
YLS6302-12	630	51.4	495	94.4	0.75	4.8	1.0	2.4	128	3389	8350
YLS6303-12	710	57.1	495	94.5	0.76	4.8	1.0	2.3	141	3823	8770
YLS6304-12	800	64.2	495	94.7	0.76	4.8	1.0	2.3	154	4312	9150

YLS系列高壓立式三相異步電動機外形及安裝尺寸

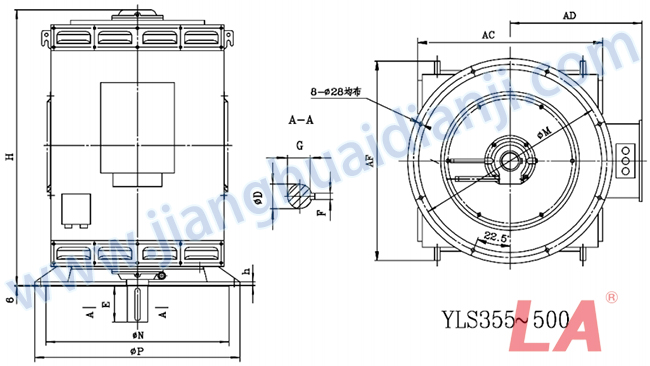

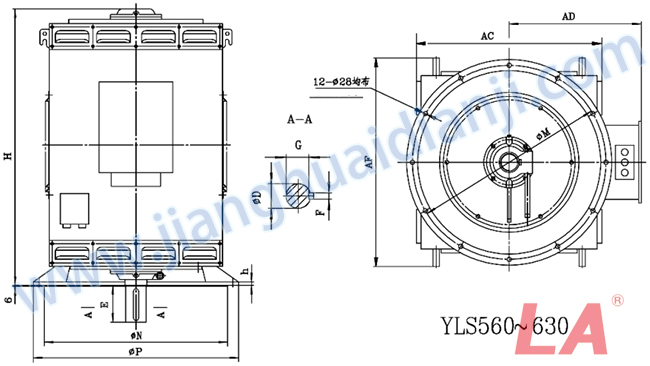

YLS系列高壓立式三相異步電動機外形及安裝尺寸圖(YLS355-630 IP23 6KV)

機座號 Frame	極數 Poles	安裝尺寸 installation dimensions							外形尺寸 External dimensions
		N	P	M	D	E	F	G	AC	AD	AF	H	h
355	4-6	880	1000	940	100	210	28	90	920	760	1170	1600	25
400	4-10	1000	1150	1080	110	210	28	100	1040	820	1290	1750	25
450	4	1120	1120	1180	120	210	32	109	1140	870	1350	1900	25
	6-12				130	250		119
500	4	1250	1250	1320	130	250	32	119	1230	910	1570	2180	25
	6-12				140		36	128
560	4	1400	1400	1500	150	250	36	138	1420	1010	1920	2280	30
	6-12				160	300	40	147
630	4	1600	1600	1700	170	300	40	157	1520	1060	1960	2480	30
	6-12				180		45	165

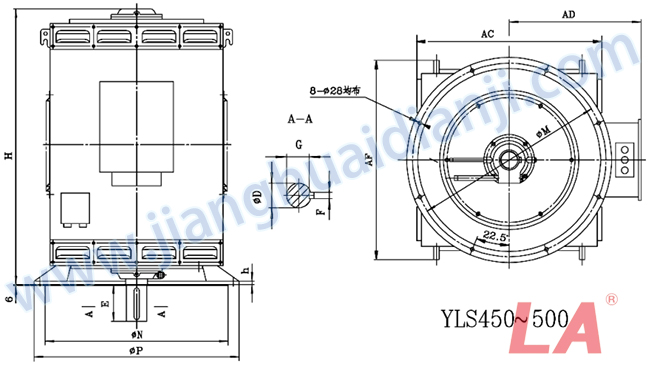

YLS系列高壓立式三相異步電動機外形及安裝尺寸圖(YLS450-630 IP23 10KV)

機座號 Frame	極數 Poles	安裝尺寸 installation dimensions							外形尺寸 External dimensions
		N	P	M	D	E	F	G	AC	AD	AF	H	h
450	4-6	1120	1250	1180	110	210	28	100	1140	910	1350	1880	25
500	4	1250	1400	1320	120	210	32	109	1230	950	1570	2080	25
	6-12				130	250	32	119
560	4	1400	1600	1500	150	250	36	138	1420	1050	1920	2180	30
	6-12				160	300	40	147
630	4	1600	1800	1700	170	300	40	157	1520	1100	1960	2380	30
	6-12				180		45	165

YLS系列高壓立式三相異步電動機訂貨說明

1、訂貨時，請注明電動機的型號、極數、額定功率、 額定電壓、額定頻率、防護等級、冷卻方式、安裝型式、 出線方式、環境溫度、海拔高度、旋轉方向等：如果是 防爆電機，請注明隔爆等級和接線盒進線方式。如果客 戶對電機有超出國家標準的其他技術要求，我公司可專 門為客戶設計，并在簽署技術協議之后，投入生產。

2、規格型號 Model


3、電機絕緣系統，均按F級或H級生產，按B級溫升考 核。所有定子采用真空壓力浸漬(VPI)工藝。同時也可 以選擇加裝PTC或PT100,對電機繞組的溫度進行觀測 保護。在空氣濕度較大的使用環境中或者是長時間停機 不使用時，建議加裝防潮加熱帶來保護繞組。

4、所有電機均標配軸承2點測溫、注油管、放油管和 軸伸擋板。當電機使用滾動軸承時，如無特殊說明，應 使用ZL-3鋰基潤滑脂定期注油，注油間隔按2極電機 2000小時，4極及以上電機3000小時，當環境溫度每升 高10℃,潤滑脂的壽命及注油時間應該減半。使用 滑動軸承的電機，應檢查滑動軸承的油壓，油量是否足 夠,油路是否順暢，進油溫度不高于40℃,油量至油 位線。


5、海拔高度高于1000m的使用場合，或者環境溫度高于40℃時，將會影響電機的散熱效果，客戶在訂貨時須告知制造商，并且根據具體的使用環境來選擇增大容量或特殊設計。

海拔 Altitude	Nameplate
1000m<海拔≤1500m	G1.5
1500m<海拔≤2000m	G2
2000m<海拔≤2500m	G2.5
2500mm<海拔≤3500m	G3.5
3500mm<海拔≤4000m	G4
4000mm<海拔≤5000m	G5

6、鼠籠型轉子分為鑄鋁轉子和銅條轉子兩種。鑄鋁轉子采用離心澆鑄方式一次成型?？杀ＷC轉子導條和端環為一個整體，使轉子擁有結構上的堅固性和可靠性。較大容量或者有超高效率的要求時，可選用銅條轉子。銅條轉子采用中頻焊接工藝，并經過槽內緊工藝處理，有效的杜絕了人工焊接造成的殘余應力和轉子斷條的可能。繞線轉子采用F級絕緣材料和真空壓力浸漬無溶劑漆工藝(VPI)處理，保證轉子的整體絕緣性能。

7、Y2、YX2、YB2系列電機采用緊湊型高強度鑄鐵結構，具有功率密度大、占用空間少、機械穩定性高、低噪音、低振動、使用壽命長、外形美觀等特點。


獨特的內部四路冷卻風道設計和外表均布的全散熱片構造，針對不同功率和轉速，科學的選擇了低噪音風扇的結構，帶來了無以倫比的散熱效果。

中心高 Frame size	外風扇 External fan		內風扇 inner fan
	4極及以上 4 poles and above	2極 2poles
355-560	盆式離心風扇，可雙向旋轉 Basin type centrifugal fan,bidirectional rotation	螺旋槳式離心風扇，單向旋轉，訂貨時請注意 Propeller centrifugal fan,unidirectional rotation,please note when ordering	徑向離心風扇，可雙向旋轉 Radial centrifugal fan,bidirectional rotation

8、Y、YKS、YKK系列及其高效率、變頻、繞線轉子等衍生系列采用高強度箱式焊接機座。獨特的結構設計和冷卻風路設計，使得產品具備高可靠、高輸出、高效率等優異的機械和電氣性能。模塊化的設計理念和多樣的備選方案，可根據客戶需要，及時提供優化的系統解決方案及供貨。


9、樣本中的技術數據中的負載轉動慣量符合NEMA標 準，如客戶負載轉動慣量與表中不符，制造廠也可生產, 但此時應與制造廠協商。

10、樣本中所列的技術性能數據均為設計值，僅供參 考，不作為考核依據，而且隨著技術進步及有關國家標 準修改而作的修改，恕不另行通知。

電機訂貨指南

1、訂貨時請注明電動機型號，同步轉速，額定功率，額定電壓，額定頻率，防 護等級，冷卻方法，安裝型式，接線盒位置，環境溫度，海拔高度；如是防爆電機 是應注明隔爆等級和接線盒進線方式；如是高壓2極電機時應注明旋轉方向等。

2、如電機［作條件有變化或仃其它技術要求，如電壓，頻率，防護等級，雙 伸軸，噪聲振動限值，特殊安裝型式等必經簽訂技術協議后，方可制造。

3、我公司根據用戶的要求，可為用戶設計生產各種特殊要求的電機。

注意事項

1、電機使用開式滾動軸承時，應定期注油，使用的澗滑脂為ZL-3鋰基潤滑 脂，定期加油間隔為2極電機2000小時，4?16極電機為3000小時，如果L 作溫度高于70匕時，溫度每升高15溫，加油周期減半;使用滑動軸承時，應檢 查滑動軸承的油壓，油盤是否足夠，油路是否暢通，進油溫度不高于40C,油收 至油位線。

2、樣本的技術數據中負我轉動慣就符合NEMA標準，如用戶負載轉動慣號 與表中不符，制造廠也可生產，但此時應與制造廠協商。

3、樣本中表內所列的技術性能數據均為設計值，僅作供貨時參考。但不能 作為考核標準，考核電動機的標準按相應的技術條件。

4、樣本中的數據隨著技術進步和有關國內外標準的修改，樣本內技術數據及尺寸允許有變動，不另行通知。
