概述

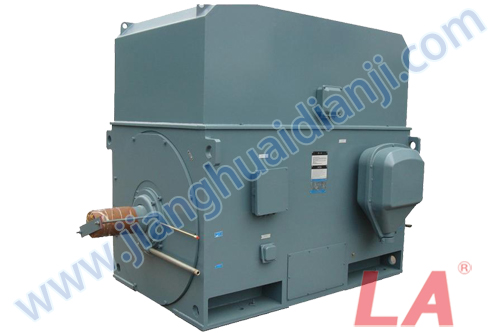

YTM、YHP、YMPS 系列（H400～630）磨煤機用高壓鼠籠轉子三相異步電動機是通過引進國外先進設計、制造技術并按照國家和行業的有關標準開發、設計的新一代產品。該系列電動機的功率等級、電氣性能和安裝尺寸均符合國家標準 GB755《旋轉電機定額和性能》和國際電工委員會 IEC34-1《旋轉電機定額和性能》和機械行業標準 JB/T7128-93 等。
其中 YTM 系列為簡式磨煤機用系列，YHP 是碗式 HP 磨煤機用籠型異步電動機，YMPS 是碗式 MPS 磨煤機用籠型異步電動機。經實驗證明，本系列電動機普遍具有高效節能、低噪聲、振動小、質量可靠、安裝及使用維護方便等優點。
適用范圍
YTM系列磨煤機用高壓三相異步電動機可在電站、礦山、冶金低速（簡式）及中速（碗式）磨煤機，也可用于拖動特性相似的其它機械配套電機。
型號意義
防護等級：本系列電機外殼防護等級為 IP54、IP55
冷卻方式：本系列電機冷卻方式為標準電機的冷卻方式 IC611
工作制：連續工作制（S1）
額定電壓：6KV、3KV、10KV,亦可按客戶需要生產 6.6KV 等各種規格電動機
額定頻率：50Hz
結構及特點
YTM系列磨煤機用高壓三相異步電動機采用國際上流行的箱式結構，工藝性能高。拆下防護罩 （或冷卻器）后即可觀察及觸及電機內部，便于電機的安裝、維護。接線盒結構緊湊，防護等級高，在接線端子連接可靠的同時，接線方式靈活，可多方位接線。
電機轉子普遍采用鑄鋁轉子，無銅條轉子斷條現象，運行可靠；定子采用外壓裝結構，F(xiàn) 級絕緣材料和防暈材料及真空浸漬處理使電機具有優良可靠的絕緣性能和防潮、抗沖擊能力。
軸承選用依據電動機功率及轉速而定，基本型式的防護等級為 IP54。其中采用滾動軸承結構的電機有不停機加油和排油裝置，提高了電機運行效率。
使用條件及工作方式
海拔不超過 1000m；
環境空氣溫度范圍最高不超過 40℃，滾動軸承電機最低環境空氣溫度不低于 -15℃，滑動軸承電機不低于5℃；
電機運行時，允許電機工作電壓偏差±5%
額定頻率為 50Hz，允許電源頻率偏差±1%
對于空 - 水系列電動機，冷卻入口處冷卻水的溫度不超過 33℃，最低為 5℃。
YTM系列磨煤機用高壓三相異步電動機訂貨說明
1、訂貨時，請注明電動機的型號、極數、額定功率、 額定電壓、額定頻率、防護等級、冷卻方式、安裝型式、 出線方式、環境溫度、海拔高度、旋轉方向等：如果是 防爆電機，請注明隔爆等級和接線盒進線方式。如果客 戶對電機有超出國家標準的其他技術要求，我公司可專 門為客戶設計，并在簽署技術協議之后，投入生產。
2、規格型號 Model
3、電機絕緣系統，均按F級或H級生產，按B級溫升考 核。所有定子采用真空壓力浸漬(VPI)工藝。同時也可 以選擇加裝PTC或PT100,對電機繞組的溫度進行觀測 保護。在空氣濕度較大的使用環境中或者是長時間停機 不使用時，建議加裝防潮加熱帶來保護繞組。
4、所有電機均標配軸承2點測溫、注油管、放油管和 軸伸擋板。當電機使用滾動軸承時，如無特殊說明，應 使用ZL-3鋰基潤滑脂定期注油，注油間隔按2極電機 2000小時，4極及以上電機3000小時，當環境溫度每升 高10℃,潤滑脂的壽命及注油時間應該減半。使用 滑動軸承的電機，應檢查滑動軸承的油壓，油量是否足 夠,油路是否順暢，進油溫度不高于40℃,油量至油 位線。
5、海拔高度高于1000m的使用場合，或者環境溫度高于40℃時，將會影響電機的散熱效果，客戶在訂貨時須告知制造商，并且根據具體的使用環境來選擇增大容量或特殊設計。
|
海拔 Altitude
|
Nameplate
|
|
1000m<海拔≤1500m
|
G1.5
|
|
1500m<海拔≤2000m
|
G2
|
|
2000m<海拔≤2500m
|
G2.5
|
|
2500mm<海拔≤3500m
|
G3.5
|
|
3500mm<海拔≤4000m
|
G4
|
|
4000mm<海拔≤5000m
|
G5
|
6、鼠籠型轉子分為鑄鋁轉子和銅條轉子兩種。鑄鋁轉子采用離心澆鑄方式一次成型?？杀ＷC轉子導條和端環為一個整體，使轉子擁有結構上的堅固性和可靠性。較大容量或者有超高效率的要求時，可選用銅條轉子。銅條轉子采用中頻焊接工藝，并經過槽內緊工藝處理，有效的杜絕了人工焊接造成的殘余應力和轉子斷條的可能。繞線轉子采用F級絕緣材料和真空壓力浸漬無溶劑漆工藝(VPI)處理，保證轉子的整體絕緣性能。
7、Y2、YX2、YB2系列電機采用緊湊型高強度鑄鐵結構，具有功率密度大、占用空間少、機械穩定性高、低噪音、低振動、使用壽命長、外形美觀等特點。
獨特的內部四路冷卻風道設計和外表均布的全散熱片構造，針對不同功率和轉速，科學的選擇了低噪音風扇的結構，帶來了無以倫比的散熱效果。
中心高
Frame size
|
外風扇 External fan
|
內風扇
inner fan
|
4極及以上
4 poles and above
|
2極
2poles
|
|
355-560
|
盆式離心風扇，可雙向旋轉
Basin type centrifugal fan,bidirectional rotation
|
螺旋槳式離心風扇，單向旋轉，訂貨時請注意
Propeller centrifugal fan,unidirectional rotation,please note when ordering
|
徑向離心風扇，可雙向旋轉
Radial centrifugal fan,bidirectional rotation
|
8、Y、YKS、YKK系列及其高效率、變頻、繞線轉子等衍生系列采用高強度箱式焊接機座。獨特的結構設計和冷卻風路設計，使得產品具備高可靠、高輸出、高效率等優異的機械和電氣性能。模塊化的設計理念和多樣的備選方案，可根據客戶需要，及時提供優化的系統解決方案及供貨。
9、樣本中的技術數據中的負載轉動慣量符合NEMA標 準，如客戶負載轉動慣量與表中不符，制造廠也可生產, 但此時應與制造廠協商。
10、樣本中所列的技術性能數據均為設計值，僅供參 考，不作為考核依據，而且隨著技術進步及有關國家標 準修改而作的修改，恕不另行通知。
電機訂貨指南
1、訂貨時請注明電動機型號，同步轉速，額定功率，額定電壓，額定頻率，防 護等級，冷卻方法，安裝型式，接線盒位置，環境溫度，海拔高度；如是防爆電機 是應注明隔爆等級和接線盒進線方式；如是高壓2極電機時應注明旋轉方向等。
2、如電機［作條件有變化或仃其它技術要求，如電壓，頻率，防護等級，雙 伸軸，噪聲振動限值，特殊安裝型式等必經簽訂技術協議后，方可制造。
3、我公司根據用戶的要求，可為用戶設計生產各種特殊要求的電機。
注意事項
1、電機使用開式滾動軸承時，應定期注油，使用的澗滑脂為ZL-3鋰基潤滑 脂，定期加油間隔為2極電機2000小時，4?16極電機為3000小時，如果L 作溫度高于70匕時，溫度每升高15溫，加油周期減半;使用滑動軸承時，應檢 查滑動軸承的油壓，油盤是否足夠，油路是否暢通，進油溫度不高于40C,油收 至油位線。
2、樣本的技術數據中負我轉動慣就符合NEMA標準，如用戶負載轉動慣號 與表中不符，制造廠也可生產，但此時應與制造廠協商。
3、樣本中表內所列的技術性能數據均為設計值，僅作供貨時參考。但不能 作為考核標準，考核電動機的標準按相應的技術條件。
4、樣本中的數據隨著技術進步和有關國內外標準的修改，樣本內技術數據及尺寸允許有變動，不另行通知。
