概述

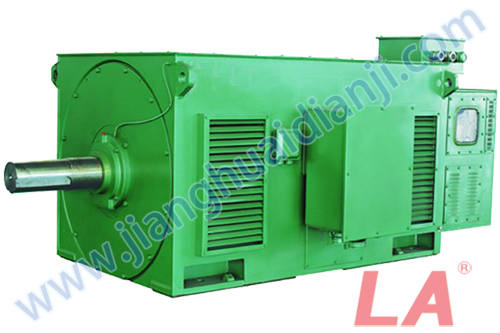

Y、YKS、YKK系列6KV、10KV（H710～1000）大型高壓鼠籠轉子三相異步電動機是通過引進國外先進設計、制造技術并按照國家和行業的有關標準開發、設計的新一代產品。該系列電動機的功率等級、電氣性能和安裝尺寸均符合國家標準GB755和國際電工委員會IEC34-1和GB/T13957等。

其中Y系列大型高壓三相異步電動機為基本系列，YKS是Y系列派生系列空-水冷卻封閉式鼠籠轉子三相異步電動機，YKK是Y系列派生系列空-空冷卻封閉式鼠籠轉子三相異步電動機。經實驗證明，新系列產品在技術性能和經濟效益上都能達到世界先進水平。Y系列大型高壓三相異步電動機普遍具有高效節能、低噪聲、振動小、質量可靠、安裝及使用維護方便等優點。

適用范圍

Y系列大型高壓三相異步電動機可驅動各種通用機械如壓縮機、通風機、水泵、切削機床、運輸機械及其它機械，因而被廣泛應用于電站、水廠、石化、機械、礦山等各種工礦企業。

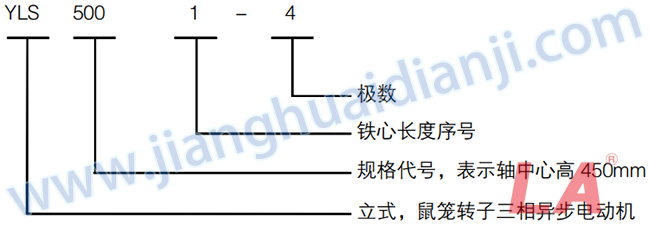

型號意義


安裝型式：標準電機的安裝方式 IMB3（臥式帶底腳），符合 GB997 和 IEC34-7《電機結構及安裝型式代號》的規定。

防護等級:Y 系列電機外殼防護等級為 IP23；YKS、YKK 系列電機外殼防護等級為 IP44、IP54 或 IP55。

冷卻方式:Y 系列電機——標準電機的冷卻方式 IC01；YKS 系列電機——標準電機的冷卻方式 IC81W；YKK 系列電機——標準電機的冷卻方式 IC611。

工作制:連續工作制（S1）

額定電壓:6KV 10KV，我公司亦可以按客戶需要生產 3KV 10.5KV 11KV 級各種規格電機

額定頻率:50Hz

結構及特點

Y、YKS、YKK系列電機采用國際上流行的箱式結構，工藝性能高。拆下防護罩（或冷卻器）后即可觀察及觸及電機內部，便于電機的安裝、維護。

電機轉子采用先進工藝制造的鑄鋁結構，轉子導條、端環及風扇一次成型，增強了電機在運行過程中的可靠性；定子采用外壓裝結構，F(xiàn)級絕緣材料和防暈材料及真空浸漬處理使電機具有優良可靠的絕緣性能和防潮、抗沖擊能力。

軸承選用端蓋式球面滑動軸承，具有負荷能力強，檢修方便等優點。接線盒結構緊湊，防護等級高，在接線端子連接可靠的同時，接線方式靈活，可多方位接線。當電機功率超過2000KW時，電機裝配過程中通常會配以一副出線盒，用于引出定子三相繞組中的中性點。

使用條件及工作方式

海拔不超過 1000m；

環境空氣溫度范圍最高不超過40℃，滾動軸承電機最低環境空氣溫度不低于-15℃，滑動軸承電機不低于5℃；

電機運行時，允許電機工作電壓偏差±5%

額定頻率為 50Hz，允許電源頻率偏差±1%

對于 YKS 系列電動機，冷卻入口處冷卻水的溫度不超過 33℃，最低為 5℃。

Y系列大型高壓三相異步電動機(H710-1000 IP23 6KV)

型號	滿載時					堵轉電流倍數	堵轉轉矩倍數	最大轉矩 數	允許拖動負載轉動慣量 kg·m2		重量 kg
	額定功率 KW	額定電流 A	轉速 r/mim	效率 %	功率因數 cosφ				電機 Jm	負載 J
Y710-4	3150	344	1493	96.7	0.91	6.5	0.5	1.8	155	811	11000
	3550	388	1493	96.8	0.91	6.5	0.5	1.8	170	919	11800
	4000	437	1492	96.9	0.91	6.5	0.5	1.8	190	1039	12600
	4500	491	1492	97.0	0.91	6.5	0.5	1.8	200	1183	13500
Y800-4	5000	567	1492	96.5	0.88	6.5	0.5	1.8	260	1276	19000
	5600	635	1492	96.5	0.88	6.5	0.5	1.8	280	1440	20000
	6300	713	1492	96.6	0.88	6.5	0.5	1.8	305	1631	21000
Y900-4	7100	803	1493	96.7	0.88	6.5	0.5	1.8	430	1748	23000
	8000	904	1493	96.8	0.88	6.5	0.5	1.8	470	1985	24000
	9000	1016	1493	96.9	0.88	6.5	0.5	1.8	490	2271	25000
Y710-6	2240	249	994	96.2	0.90	6.5	0.6	1.8	220	1641	11000
	2500	277	994	96.4	0.90	6.5	0.6	1.8	240	1837	11800
	2800	310	994	96.5	0.90	6.5	0.6	1.8	250	2076	12600
	3150	349	994	96.6	0.90	6.5	0.6	1.8	265	2352	13500
Y800-6	3550	396	993	96.2	0.90	6.5	0.6	1.8	335	2620	19000
	4000	465	993	96.3	0.86	6.5	0.6	1.8	400	2929	20000
	4500	523	993	96.3	0.86	6.5	0.6	1.8	420	3325	21000
	5000	580	993	96.4	0.86	6.5	0.6	1.8	440	3722	22000
Y900-6	5600	643	994	96.4	0.87	6.5	0.6	1.8	540	4112	23000
	6300	722	994	96.5	0.87	6.5	0.6	1.8	620	4613	24000
	7100	813	994	96.6	0.87	6.5	0.6	1.8	640	5258	25000
Y1000-6	8000	915	994	96.7	0.87	6.5	0.6	1.8	980	5665	28000
	9000	1028	994	96.8	0.87	6.5	0.6	1.8	1100	6376	30000
	10000	1141	994	96.9	0.87	6.5	0.6	1.8	1240	7066	32000
Y710-8	1800	207	745	96.1	0.87	6.5	0.6	1.8	262	2400	11000
	2000	229	745	96.4	0.87	6.5	0.6	1.8	280	2677	11800
	2240	257	745	96.3	0.87	6.5	0.6	1.8	294	3018	12600
Y800-8	2500	296	745	95.7	0.85	6.5	0.6	1.8	520	3177	19000
	2800	331	745	95.8	0.85	6.5	0.6	1.8	610	3530	20000
	3150	372	745	95.8	0.85	6.5	0.6	1.8	660	3998	21000
	3550	419	745	95.9	0.85	6.5	0.6	1.8	730	4519	22000
Y900-8	4000	466	745	96.0	0.86	6.5	0.6	1.8	880	5035	23000
	4500	524	745	96.1	0.86	6.5	0.6	1.8	950	5704	24000
	5000	582	745	96.2	0.86	6.5	0.6	1.8	1050	6343	25000
Y1000-8	5600	651	745	96.2	0.86	6.5	0.6	1.8	1480	6801	28000
	6300	732	745	96.3	0.86	6.5	0.6	1.8	1690	7626	30000
	7100	824	745	96.4	0.86	6.5	0.6	1.8	1870	8629	32000
	8000	928	745	96.5	0.86	6.5	0.6	1.8	2010	9819	34000
Y710-10	1600	189	595	95.6	0.85	6.0	0.6	1.8	490	3219	11000
	1800	213	595	95.8	0.85	6.0	0.6	1.8	510	3663	11800
	2000	237	594	95.7	0.85	6.0	0.6	1.8	530	4122	12600
Y800-10	2240	273	593	95.3	0.83	6.0	0.6	1.8	620	4608	19000
	2500	304	593	95.4	0.83	6.0	0.6	1.8	730	5105	20000
	2800	340	593	95.5	0.83	6.0	0.6	1.8	750	5785	21000
Y900-10	3150	377	594	95.6	0.84	6.0	0.6	1.8	980	6347	23000
	3550	425	594	95.7	0.84	6.0	0.6	1.8	1100	7157	24000
	4000	478	594	95.8	0.84	6.0	0.6	1.8	1220	8084	25000
	4500	538	595	95.8	0.84	6.0	0.6	1.8	1220	9247	26000
Y1000-10	5000	597	595	95.9	0.84	6.0	0.6	1.8	1580	10011	28000
	5600	669	595	95.9	0.84	6.0	0.6	1.8	1730	11252	30000
	6300	752	595	96.0	0.84	6.0	0.6	1.8	1920	12685	32000
	7100	847	595	96.0	0.84	6.0	0.6	1.8	2260	14199	34000
Y710-12	1120	138	495	94.9	0.82	6.0	0.6	1.8	440	3296	11000
	1250	153	495	94.8	0.83	6.0	0.6	1.8	460	3727	11800
	1400	173	495	94.9	0.82	6.0	0.6	1.8	480	4209	12600
Y800-12	1600	203	494	94.7	0.80	6.0	0.6	1.8	580	4801	19000
	1800	228	494	94.8	0.80	6.0	0.6	1.8	660	5393	20000
	2000	253	494	94.9	0.80	6.0	0.6	1.8	740	3986	21000
	2240	284	494	95.0	0.80	6.0	0.6	1.8	820	6713	22000
Y900-12	2500	312	495	95.2	0.81	6.0	0.6	1.8	1050	7324	23000
	2800	349	495	95.3	0.81	6.0	0.6	1.8	1120	8258	24000
	3150	392	495	95.4	0.81	6.0	0.6	1.8	1200	9351	25000
Y1000-12	3550	442	495	95.5	0.81	6.0	0.6	1.8	1680	10211	28000
	4000	497	495	95.6	0.81	6.0	0.6	1.8	1790	11608	30000
	4500	559	495	95.6	0.81	6.0	0.6	1.8	1950	13123	32000
	5000	621	495	95.7	0.81	6.0	0.6	1.8	2250	14497	34000
Y710-16	630	89	370	93.2	0.73	6.0	0.6	1.8	400	3356	11000
	710	99	370	93.3	0.74	6.0	0.6	1.8	430	3803	11800
	800	110	370	93.4	0.75	6.0	0.6	1.8	460	4336	12600
	900	122	370	93.5	0.76	6.0	0.6	1.8	500	4895	13500
Y800-16	1000	139	371	93.6	0.74	6.0	0.6	1.8	600	5363	19000
	1120	155	371	93.7	0.74	6.0	0.6	1.8	700	5978	20000
	1250	173	371	93.8	0.74	6.0	0.6	1.8	780	6673	21000
	1400	194	371	93.9	0.74	6.0	0.6	1.8	900	7448	22000
Y900-16	1600	218	371	94.0	0.75	6.0	0.6	1.8	1100	8440	23000
	1800	245	371	94.1	0.75	6.0	0.6	1.8	1180	9553	24000
	2000	272	371	94.2	0.75	6.0	0.6	1.8	1250	10675	25000
Y1000-16	2240	305	372	94.3	0.75	6.0	0.6	1.8	1650	11635	28000
	2500	340	372	94.4	0.75	6.0	0.6	1.8	1850	12977	30000
	2800	380	372	94.5	0.75	6.0	0.6	1.8	2050	14556	32000

Y系列大型高壓三相異步電動機(H710-1000 IP23 10KV)

型號	滿載時					堵轉電流倍數	堵轉轉矩倍數	最大轉矩 數	允許拖動負載轉動慣量 kg·m2		重量 kg
	額定功率 KW	額定電流 A	轉速 r/mim	效率 %	功率因數 cosφ				電機 Jm	負載 J
Y710-4	2500	175	1492	95.8	0.86	6.5	0.5	1.8	155	653	11800
	2800	196	1492	95.9	0.86	6.5	0.5	1.8	130	730	12600
	3150	220	1492	96.0	0.86	6.5	0.5	1.8	140	828	13500
	3550	248	1492	96.1	0.86	6.5	0.5	1.8	150	941	14300
Y800-4	4000	276	1493	96.2	0.87	6.5	0.5	1.8	200	1027	20000
	4500	310	1493	96.2	0.87	6.5	0.5	1.8	230	1151	21000
	5000	345	1493	96.3	0.87	6.5	0.5	1.8	250	1284	22000
	5600	386	1493	96.3	0.87	6.5	0.5	1.8	270	1448	23000
Y900-4	6300	434	1493	96.4	0.87	6.5	0.5	1.8	300	1633	24000
	7100	488	1493	96.5	0.87	6.5	0.5	1.8	380	1798	25000
	8000	550	1493	96.6	0.87	6.5	0.5	1.8	450	2005	26000
Y1000-4	9000	618	1494	96.7	0.87	6.5	0.5	1.8	580	2178	30000
	10000	686	1494	96.8	0.87	6.5	0.5	1.8	650	2414	32000
Y710-6	2000	144	992	95.5	0.84	6.5	0.6	1.8	160	1508	11800
	2240	161	992	95.6	0.84	6.5	0.6	1.8	180	1688	12600
	2500	180	992	95.7	0.84	6.5	0.6	1.8	200	1885	13500
Y800-6	2800	201	993	95.8	0.84	6.5	0.6	1.8	300	2030	20000
	3150	226	993	95.9	0.84	6.5	0.6	1.8	330	2292	21000
	3550	254	993	96.0	0.84	6.5	0.6	1.8	370	2585	22000
Y900-6	4000	286	994	96.1	0.84	6.5	0.6	1.8	450	2873	24000
	4500	322	994	96.1	0.84	6.5	0.6	1.8	500	3238	25000
	5000	349	994	96.2	0.86	6.5	0.6	1.8	600	3553	26000
	5600	391	994	96.2	0.86	6.5	0.6	1.8	650	4002	27000
Y1000-6	6300	439	995	96.3	0.86	6.5	0.6	1.8	950	4273	30000
	7100	494	995	96.4	0.86	6.5	0.6	1.8	1050	4836	34000
	8000	557	995	96.5	0.86	6.5	0.6	1.8	1150	5482	11800
Y710-8	1400	104	741	94.9	0.82	6.5	0.6	1.8	180	1913	12600
	1600	119	741	95.0	0.82	6.5	0.6	1.8	190	2201	13500
	1800	133	741	95.1	0.82	6.5	0.6	1.8	210	2480	20000
Y800-8	2000	146	742	95.2	0.83	6.5	0.6	1.8	320	2661	21000
	2240	164	742	95.3	0.83	6.5	0.6	1.8	350	2989	22000
	2500	182	742	95.4	0.83	6.5	0.6	1.8	390	3337	23000
	2800	204	742	95.5	0.83	6.5	0.6	1.8	450	3724	24000
Y900-8	3150	226	734	95.6	0.84	6.5	0.6	1.8	850	3948	25000
	3550	255	734	95.7	0.84	6.5	0.6	1.8	950	4458	30000
Y1000-8	4000	287	744	95.8	0.84	6.5	0.6	1.8	1250	4681	32000
	4500	323	744	95.9	0.84	6.5	0.6	1.8	1450	5222	34000
	5000	358	744	96.0	0.84	6.5	0.6	1.8	1620	5793	11800
Y710-10	1250	94	593	94.5	0.81	6.0	0.6	1.8	350	2567	12600
	1400	105	593	94.6	0.81	6.0	0.6	1.8	400	2867	13500
	1600	120	593	94.7	0.81	6.0	0.6	1.8	450	3284	20000
Y800-10	1800	134	593	94.8	0.82	6.0	0.6	1.8	590	3611	21000
	2000	148	593	94.9	0.82	6.0	0.6	1.8	650	4018	22000
	2240	166	593	95.0	0.82	6.0	0.6	1.8	730	4498	24000
Y900-10	2500	185	594	95.1	0.82	6.0	0.6	1.8	980	4835	25000
	2800	207	594	95.2	0.82	6.0	0.6	1.8	1120	5393	30000
Y1000-10	3150	230	594	95.3	0.83	6.0	0.6	1.8	1300	6027	32000
	3550	259	594	95.4	0.83	6.0	0.6	1.8	1400	6857	34000
Y710-12	900	71	496	94.0	0.78	6.0	0.6	1.8	350	2652	11800
	1000	71	496	94.0	0.78	6.0	0.6	1.8	380	2956	12600
	1120	88	496	94.2	0.78	6.0	0.6	1.8	400	3336	13500
Y800-12	1250	98	496	94.3	0.78	6.0	0.6	1.8	480	3690	20000
	1400	110	496	94.3	0.78	6.0	0.6	1.8	550	4120	21000
	1600	125	496	94.4	0.78	6.0	0.6	1.8	650	4688	22000
Y900-12	1800	139	497	94.5	0.79	6.0	0.6	1.8	840	5141	24000
	2000	155	497	94.6	0.79	6.0	0.6	1.8	920	5725	25000
	2240	173	497	94.7	0.79	6.0	0.6	1.8	1010	6433	26000
Y1000-12	2500	190	497	94.8	0.79	6.0	0.6	1.8	1350	6956	30000
	2800	213	497	94.9	0.80	6.0	0.6	1.8	1500	7803	32000
	3150	239	497	95.0	0.80	6.0	0.6	1.8	1650	8816	34000
	3550	269	497	95.1	0.80	6.0	0.6	1.8	1800	9995	36000
Y710-16	260	48	371	92.8	0.72	6.0	0.6	1.8	420	2919	11800
	630	54	371	92.9	0.72	6.0	0.6	1.8	470	3286	12600
	710	61	371	93.0	0.72	6.0	0.6	1.8	520	3713	13500
	800	69	371	93.1	0.72	6.0	0.6	1.8	570	4200	14300
Y800-16	900	76	371	93.2	0.73	6.0	0.6	1.8	690	4676	20000
	1000	85	371	93.3	0.73	6.0	0.6	1.8	750	5213	21000
	1120	95	371	93.4	0.73	6.0	0.6	1.8	800	5878	22000
	1250	106	371	93.5	0.73	6.0	0.6	1.8	860	6593	23000
Y900-16	1400	118	372	93.6	0.73	6.0	0.6	1.8	1050	7253	24000
	1600	135	372	93.7	0.73	6.0	0.6	1.8	1180	8309	25000
	1800	152	372	93.8	0.73	6.0	0.6	1.8	1320	9355	26000
Y1000-16	2000	166	372	93.9	0.74	6.0	0.6	1.8	1850	10011	30000
	2240	186	372	94.0	0.74	6.0	0.6	1.8	2050	11235	32000
	2500	207	372	94.1	0.74	6.0	0.6	1.8	2300	12527	34000
	2800	232	372	94.2	0.74	6.0	0.6	1.8	2500	14106	36000

Y系列大型高壓三相異步電動機外形及安裝尺寸

Y系列大型高壓三相異步電動機外形及安裝尺寸圖(Y710-1000 IP23)

機座 Frame No	安裝尺寸 installation dimensions									外形尺寸 Externaldimensions
	A	B	C	D	E	F	G	H	K	AC	AD	AD1	AF	HD	BF	L
710	1400	1800	530	200	350	45	185	710	56	1980	1270	1270	1600	2330	2400	3200
800	1600	2000	530	220	350	50	203	800	56	2300	1390	1390	1860	2550	2600	3420
900	1800	2240	600	250	410	56	230	900	66	2500	1490	1490	2060	2900	2880	3850
1000	2000	2500	600	280	470	63	260	1000	66	3460	1590	1590	2250	3150	3140	4170

Y系列大型高壓三相異步電動機訂貨說明

1、訂貨時，請注明電動機的型號、極數、額定功率、 額定電壓、額定頻率、防護等級、冷卻方式、安裝型式、 出線方式、環境溫度、海拔高度、旋轉方向等：如果是 防爆電機，請注明隔爆等級和接線盒進線方式。如果客 戶對電機有超出國家標準的其他技術要求，我公司可專 門為客戶設計，并在簽署技術協議之后，投入生產。

2、規格型號 Model


3、電機絕緣系統，均按F級或H級生產，按B級溫升考 核。所有定子采用真空壓力浸漬(VPI)工藝。同時也可 以選擇加裝PTC或PT100,對電機繞組的溫度進行觀測 保護。在空氣濕度較大的使用環境中或者是長時間停機 不使用時，建議加裝防潮加熱帶來保護繞組。

4、所有電機均標配軸承2點測溫、注油管、放油管和 軸伸擋板。當電機使用滾動軸承時，如無特殊說明，應 使用ZL-3鋰基潤滑脂定期注油，注油間隔按2極電機 2000小時，4極及以上電機3000小時，當環境溫度每升 高10℃,潤滑脂的壽命及注油時間應該減半。使用 滑動軸承的電機，應檢查滑動軸承的油壓，油量是否足 夠,油路是否順暢，進油溫度不高于40℃,油量至油 位線。


5、海拔高度高于1000m的使用場合，或者環境溫度高于40℃時，將會影響電機的散熱效果，客戶在訂貨時須告知制造商，并且根據具體的使用環境來選擇增大容量或特殊設計。

海拔 Altitude	Nameplate
1000m<海拔≤1500m	G1.5
1500m<海拔≤2000m	G2
2000m<海拔≤2500m	G2.5
2500mm<海拔≤3500m	G3.5
3500mm<海拔≤4000m	G4
4000mm<海拔≤5000m	G5

6、鼠籠型轉子分為鑄鋁轉子和銅條轉子兩種。鑄鋁轉子采用離心澆鑄方式一次成型?？杀ＷC轉子導條和端環為一個整體，使轉子擁有結構上的堅固性和可靠性。較大容量或者有超高效率的要求時，可選用銅條轉子。銅條轉子采用中頻焊接工藝，并經過槽內緊工藝處理，有效的杜絕了人工焊接造成的殘余應力和轉子斷條的可能。繞線轉子采用F級絕緣材料和真空壓力浸漬無溶劑漆工藝(VPI)處理，保證轉子的整體絕緣性能。

7、Y2、YX2、YB2系列電機采用緊湊型高強度鑄鐵結構，具有功率密度大、占用空間少、機械穩定性高、低噪音、低振動、使用壽命長、外形美觀等特點。


獨特的內部四路冷卻風道設計和外表均布的全散熱片構造，針對不同功率和轉速，科學的選擇了低噪音風扇的結構，帶來了無以倫比的散熱效果。

中心高 Frame size	外風扇 External fan		內風扇 inner fan
	4極及以上 4 poles and above	2極 2poles
355-560	盆式離心風扇，可雙向旋轉 Basin type centrifugal fan,bidirectional rotation	螺旋槳式離心風扇，單向旋轉，訂貨時請注意 Propeller centrifugal fan,unidirectional rotation,please note when ordering	徑向離心風扇，可雙向旋轉 Radial centrifugal fan,bidirectional rotation

8、Y、YKS、YKK系列及其高效率、變頻、繞線轉子等衍生系列采用高強度箱式焊接機座。獨特的結構設計和冷卻風路設計，使得產品具備高可靠、高輸出、高效率等優異的機械和電氣性能。模塊化的設計理念和多樣的備選方案，可根據客戶需要，及時提供優化的系統解決方案及供貨。


9、樣本中的技術數據中的負載轉動慣量符合NEMA標 準，如客戶負載轉動慣量與表中不符，制造廠也可生產, 但此時應與制造廠協商。

10、樣本中所列的技術性能數據均為設計值，僅供參 考，不作為考核依據，而且隨著技術進步及有關國家標 準修改而作的修改，恕不另行通知。

電機訂貨指南

1、訂貨時請注明電動機型號，同步轉速，額定功率，額定電壓，額定頻率，防 護等級，冷卻方法，安裝型式，接線盒位置，環境溫度，海拔高度；如是防爆電機 是應注明隔爆等級和接線盒進線方式；如是高壓2極電機時應注明旋轉方向等。

2、如電機［作條件有變化或仃其它技術要求，如電壓，頻率，防護等級，雙 伸軸，噪聲振動限值，特殊安裝型式等必經簽訂技術協議后，方可制造。

3、我公司根據用戶的要求，可為用戶設計生產各種特殊要求的電機。

注意事項

1、電機使用開式滾動軸承時，應定期注油，使用的澗滑脂為ZL-3鋰基潤滑 脂，定期加油間隔為2極電機2000小時，4?16極電機為3000小時，如果L 作溫度高于70匕時，溫度每升高15溫，加油周期減半;使用滑動軸承時，應檢 查滑動軸承的油壓，油盤是否足夠，油路是否暢通，進油溫度不高于40C,油收 至油位線。

2、樣本的技術數據中負我轉動慣就符合NEMA標準，如用戶負載轉動慣號 與表中不符，制造廠也可生產，但此時應與制造廠協商。

3、樣本中表內所列的技術性能數據均為設計值，僅作供貨時參考。但不能 作為考核標準，考核電動機的標準按相應的技術條件。

4、樣本中的數據隨著技術進步和有關國內外標準的修改，樣本內技術數據及尺寸允許有變動，不另行通知。
