概述 Summary

概述	Summary
機座號：H63~H160	Frame Size:H63~H160
額定功率：0.12~18.5kW	Rated Power: 0.12~18.5kW
額定電壓頻率：380V	Rated Voltage: 380V
額定頻率：50Hz	Rated Frequency: 50Hz
極數：2p~8p	Poles: 2p,4p,6p,8p
防護等級：IP54,IP55	Protection Degree: IP54,IP55
絕緣等級：F	Insulation Class: F
性能參數：同 YSF、YE2、YE3 系列	Performance parameters: same as YSF、YE2、YE3 series

結構特點  Structural characteristics

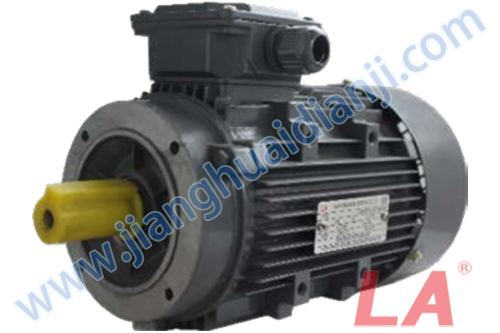

YE3系列高效率三相異步電動機外殼結構件采用高強度鋁合金壓鑄而成，結構緊湊，底腳可拆卸，具有效率高、可靠性高、造型美觀、噪音低、振動小等特點，適用于風機、水泵、機床、包裝機械、木工機械等各類機械傳動設備。

The YE3 series aluminum frame high efficiency motors with compact structure and removable footing, have the characteristics of high efficiency, high reliability, beautiful apperance, low noise,  little vibration, and can be applied to a variery of transmisson equiments such as fan, pump, machine tool, packaging machinery, wood-working machinery, etc.

YE3系列鋁殼高效三相異步電動機的外形及安裝尺寸，以及風葉、風罩、接線框蓋等相關配件，與YE3系列鋁殼超高效電動機完全一致。

The YE3 series high efficiency aluminum frame motors’ mounting dimension and accessories including fan, fan cover, terminal box and so on are exactly the same as YE3 series ultra high efficiency aluminum frame motors.

YE3系列超高效率三相異步電動機技術參數

YE3系列超高效率三相異步電動機(鋁殼)技術參數與YE3系列超高效率三相異步電動機(鐵殼)技術參數完全相同。
請參考：YE3系列超高效率三相異步電動機

YE2系列高效率三相異步電動機外形及安裝尺寸

機座 Frame	安裝尺寸 Mounting dimensions									外形尺寸 External dimensions
	A	B	C	D	E	F	G	H	K	AB	AC	HD	L
63	100	80	40	11	23	4	8.5	63	7	120	120	173	233
71	112	90	45	14	30	5	11	71	7	135	140	188	254
80	125	100	50	19	40	6	15.5	80	10	155	170	215	305
90S	140	100	56	24	50	8	20	90	10	170	180	235	360
90L	140	125	56	24	50	8	20	90	10	170	180	235	390
100L	160	140	63	28	60	8	24	100	12	195	206	260	435
112M	190	140	70	28	60	8	24	112	12	230	220	280	460
132S	216	140	89	38	80	10	33	132	12	240	258	320	510
132M	216	178	89	38	80	10	33	132	12	240	258	320	530
160M	254	210	108	42	110	12	37	160	14.5	320	316	405	590
160L	254	254	108	42	110	12	37	160	14.5	320	316	405	640

法蘭尺寸 Flange dimensions

機座 Frame	B5 端蓋 B5 Flange						B14 端蓋 B14 Flange
	Flagne	M	N	P	S	T	Flagne	M	N	P	S	T
63	FF115	115	95	140	10	3	FT75	75	60	90	M5	2.5
71	FF130	130	110	160	10	3.5	FT85	85	70	105	M6	2.5
80	FF165	165	130	200	12	3.5	FT100	100	80	120	M6	3
90S、90L	FF165	165	130	200	12	3.5	FT115	115	95	140	M8	3
100L、112M	FF215	215	180	250	14.5	4	FT130	130	110	160	M8	3.5
132S、132M	FF265	265	230	300	14.5	4	FT165	165	130	200	M10	3.5
160M、160L	FF300	300	250	350	18.5	5

YE3系列超高效率三相異步電動機訂貨說明

1、規格型號 Model


2、訂貨時，請注明電動機的型號、極數、額定功率、額定電壓、額定頻率、防護等級、冷卻方式、安裝型式、出線方式、環境溫度、海拔高度、旋轉方向等；如果是防爆電機，請注明隔爆等級和接線盒進線方式。如果客戶對電機有超出國家標準的其他技術要求，我公司可專門為客戶設計，并在簽署技術協議之后，投入生產。

3、電機絕緣系統，均按F級或H級生產，按B級溫升考核。所有定子采用真空壓力浸漬(VPI)工藝。同時也可以選擇加裝PTC或PT100，對電機繞組的溫度進行觀測保護。在空氣濕度較大的使用環境中或者是長時間停機不使用時，建議加裝防潮加熱帶來保護繞組。

4、標準系列的H63-H160機座號的電機，使用的是封閉軸承，H180及以上機座號電機，使用的是開式軸承。當電機使用開式軸承時，如無特殊說明，應使用ZL-3鋰基潤滑脂定期注油，注油間隔按2極電機2000小時，4極及以上電機3000小時，當環境溫度每升高10℃，潤滑脂的壽命及注油時間應該減半，還可以加裝軸承測溫裝置。

5、海拔高度高于1000m的使用場合，或者環境溫度高于40℃時，將會影響電機的散熱效果，客戶在訂貨時須告知制造商，并且根據具體的使用環境來選擇增大容量或特殊設計。

海拔 Altitude	Nameplate
1000m ＜海拔≤ 1500m	G1.5
1500m ＜海拔≤ 2000m	G2
2000m ＜海拔≤ 2500m	G2.5
2500m ＜海拔≤ 3500m	G3.5
3500m ＜海拔≤ 4000m	G4
4000m ＜海拔≤ 5000m	G5

6、客戶將電動機與變頻器匹配使用時，變頻器的輸出含有大量高次諧波，與工頻供電相比，電機的電流和溫升均會增加，因此在選擇電動機和變頻器時，應考慮適當留有余量，以防溫升過高，影響電動機的壽命。

7、樣本中的技術數據中的負載轉動慣量符合NEMA標準，如客戶負載轉動慣量與表中不符，制造廠也可生產，但此時應與制造廠協商。

8、樣本中所列的技術性能數據均為設計值，僅供參考，不作為考核依據，而且隨著技術進步及有關國家標準修改而作的修改，恕不另行通知。
