概述 Summary

概述	Summary
機座號：H80~H160	Frame Size: H80~H160
額定功率：0.55~18.5kW	Rated Power:0.55~18.5kW
額定電壓：380V	Rated Voltage: 380V/50Hz
額定頻率：50Hz	Rated Frequency: 380V/50Hz
絕緣等級：F	Insulation Class: F
工作制：S1 連續工作制	Duty: S1
變頻范圍： 　恒轉矩：3~50Hz 　恒功率：2p：50~60Hz 　　4~6p：50~100Hz	Frequency range: 　constant torque: 3~50Hz 　constant power: 2p: 50~60Hz 　　4~6p: 50~100Hz
接 法：Y	Connection:Y
冷卻風機電壓：380V	Cool fan motor voltage：380V
編碼器 ：根據用戶要求安裝	Encoder：accordingto customer is requirement
外形及安裝尺寸同 YE2 鋁殼電機系列	Mounting dimensions are same as YE2 aluminum motor
因獨立風機電機的長度增加 ΔL	Motor length increase by ΔL because of cool fan

結構特點 Structural characteristics

YVF2系列鋁殼變頻調速三相異步電動機外殼采用高強度鋁合金壓鑄而成，具有可靠性高、調速范圍寬、精度高等特點，安裝尺寸和功率等級與JHM系列電機一致，互換性、適用性強。裝有獨立的冷卻風機，保證電機在不同轉速下均有良好的冷卻效果。

YVF2系列鋁殼變頻調速三相異步電動機技術參數

YVF2系列鋁殼變頻調速三相異步電動機(鋁殼)技術參數與YVF2系列鋁殼變頻調速三相異步電動機(鐵殼)技術參數完全相同。
請參考：YE3系列超高效率三相異步電動機

YVF2系列鋁殼變頻調速三相異步電動機外形及安裝尺寸

YVF2系列鋁殼變頻調速三相異步電動機與YE2系列高效率三相異步電動機(鋁殼)相同。
請參考：YE2系列高效率三相異步電動機

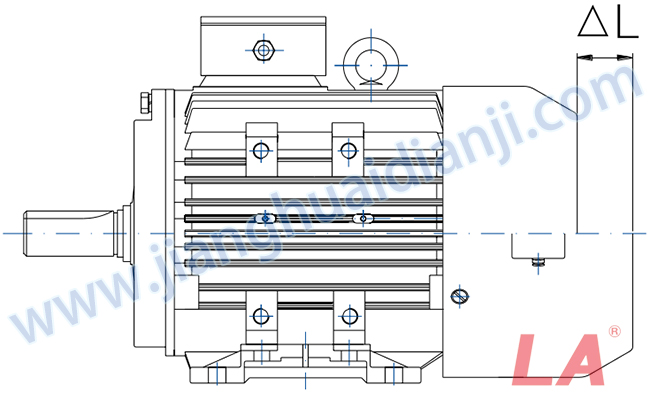

因獨立風機電機的長度增加 ΔL，增加的長度ΔL數據如下：

機座號 Frame size	80	90S	90L	100L	112M	132S	132M	160M	160L
ΔL (mm)	80	80	80	80	60	55	55	40	30

YVF2系列鋁殼變頻調速三相異步電動機訂貨說明

1、規格型號 Model


2、訂貨時，請注明電動機的型號、極數、額定功率、額定電壓、額定頻率、防護等級、冷卻方式、安裝型式、出線方式、環境溫度、海拔高度、旋轉方向等；如果是防爆電機，請注明隔爆等級和接線盒進線方式。如果客戶對電機有超出國家標準的其他技術要求，我公司可專門為客戶設計，并在簽署技術協議之后，投入生產。

3、電機絕緣系統，均按F級或H級生產，按B級溫升考核。所有定子采用真空壓力浸漬(VPI)工藝。同時也可以選擇加裝PTC或PT100，對電機繞組的溫度進行觀測保護。在空氣濕度較大的使用環境中或者是長時間停機不使用時，建議加裝防潮加熱帶來保護繞組。

4、標準系列的H63-H160機座號的電機，使用的是封閉軸承，H180及以上機座號電機，使用的是開式軸承。當電機使用開式軸承時，如無特殊說明，應使用ZL-3鋰基潤滑脂定期注油，注油間隔按2極電機2000小時，4極及以上電機3000小時，當環境溫度每升高10℃，潤滑脂的壽命及注油時間應該減半，還可以加裝軸承測溫裝置。

5、海拔高度高于1000m的使用場合，或者環境溫度高于40℃時，將會影響電機的散熱效果，客戶在訂貨時須告知制造商，并且根據具體的使用環境來選擇增大容量或特殊設計。

海拔 Altitude	Nameplate
1000m ＜海拔≤ 1500m	G1.5
1500m ＜海拔≤ 2000m	G2
2000m ＜海拔≤ 2500m	G2.5
2500m ＜海拔≤ 3500m	G3.5
3500m ＜海拔≤ 4000m	G4
4000m ＜海拔≤ 5000m	G5

6、客戶將電動機與變頻器匹配使用時，變頻器的輸出含有大量高次諧波，與工頻供電相比，電機的電流和溫升均會增加，因此在選擇電動機和變頻器時，應考慮適當留有余量，以防溫升過高，影響電動機的壽命。

7、樣本中的技術數據中的負載轉動慣量符合NEMA標準，如客戶負載轉動慣量與表中不符，制造廠也可生產，但此時應與制造廠協商。

8、樣本中所列的技術性能數據均為設計值，僅供參考，不作為考核依據，而且隨著技術進步及有關國家標準修改而作的修改，恕不另行通知。
