概述 Summary

概述	Summary
機座號：H71~H90	Frame Size: H71~H90
額定功率：0.37~11kW	Rated Power: 0.37~11kW
額定電壓頻率：380V	Rated Voltage: 380V
額定頻率：50Hz	Rated Frequency: 50Hz
極數：2 極	Poles: 2p
防護等級：IP55	Protection Degree: IP55
絕緣等級：F	Insulation Class: F
冷卻方式：IC411	Cooling Method: IC411
能效等級：GB18613-2012 3 級、2 級	Efficiency Class: IEC60034-30-1: IE2, IE3
性能參數：同 YE2、YE3 系列	Performance parameters: same as YE2、YE3 series

結構特點

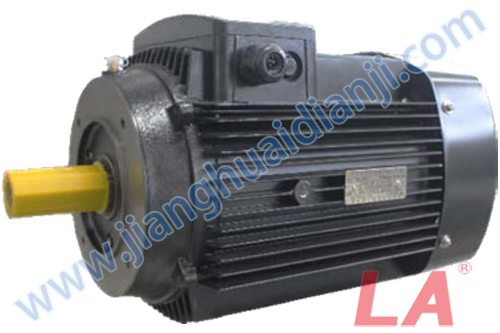

ME2F、ME3F系列沖壓泵用鋁殼電機采用鋁合金壓鑄件，具有重量輕、體積小，散熱好、外形美觀。寬電壓設計及獨特的風扇造型及風罩設計，具有可靠性高、壽命長、通用化程度高、效率高、噪聲低、啟動性能好、防護等級高、絕緣等級高等特點。用于立式?jīng)_壓多級離心泵，是目前國內進出口泵類設備配套電機的替代產品

ME2F、ME3F系列沖壓泵用鋁殼電機技術參數

ME2F、ME3F系列沖壓泵用鋁殼電機技術參數與YE2、YE3系列高效低壓三相異步電動機(鐵殼)技術參數完全相同。
請參考：YE2系列超高效率三相異步電動機、YE3系列超高效率三相異步電動機

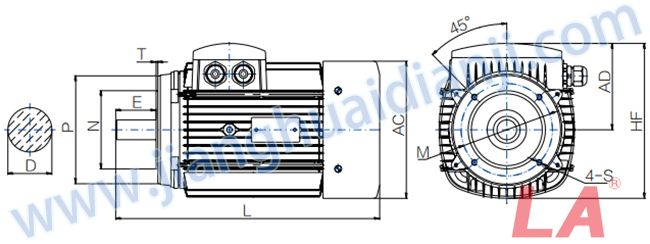

ME2F、ME3F系列沖壓泵用鋁殼電機外形及安裝尺寸

機座 Frame	凸緣號 Flagne	安裝尺寸 Mounting diemensions							外形尺寸 External dimensions
		D	E	M	N	P	S	T	AC	AD	HF	L
71	FT85	14	30	85	70	104	M6	2.5	133	84	150	250
80M	FT100	19	40	100	80	119	M6	3.0	150	95	170	290
90S、90L	FT115	24	50	115	95	139	M8	3.0	169	110	195	342
100L	FT130	28	60	130	110	159	M8	3.5	193	124	220	375
112M	FT130	28	60	130	110	159	M8	3.5	215	140	246	396
132	FT165	38	80	165	130	199	M10	3.5	260	190	320	491

ME2F、ME3F系列沖壓泵用鋁殼電機訂貨說明

1、規格型號 Model


2、訂貨時，請注明電動機的型號、極數、額定功率、額定電壓、額定頻率、防護等級、冷卻方式、安裝型式、出線方式、環境溫度、海拔高度、旋轉方向等；如果是防爆電機，請注明隔爆等級和接線盒進線方式。如果客戶對電機有超出國家標準的其他技術要求，我公司可專門為客戶設計，并在簽署技術協議之后，投入生產。

3、電機絕緣系統，均按F級或H級生產，按B級溫升考核。所有定子采用真空壓力浸漬(VPI)工藝。同時也可以選擇加裝PTC或PT100，對電機繞組的溫度進行觀測保護。在空氣濕度較大的使用環境中或者是長時間停機不使用時，建議加裝防潮加熱帶來保護繞組。

4、標準系列的H63-H160機座號的電機，使用的是封閉軸承，H180及以上機座號電機，使用的是開式軸承。當電機使用開式軸承時，如無特殊說明，應使用ZL-3鋰基潤滑脂定期注油，注油間隔按2極電機2000小時，4極及以上電機3000小時，當環境溫度每升高10℃，潤滑脂的壽命及注油時間應該減半，還可以加裝軸承測溫裝置。

5、海拔高度高于1000m的使用場合，或者環境溫度高于40℃時，將會影響電機的散熱效果，客戶在訂貨時須告知制造商，并且根據具體的使用環境來選擇增大容量或特殊設計。

海拔 Altitude	Nameplate
1000m ＜海拔≤ 1500m	G1.5
1500m ＜海拔≤ 2000m	G2
2000m ＜海拔≤ 2500m	G2.5
2500m ＜海拔≤ 3500m	G3.5
3500m ＜海拔≤ 4000m	G4
4000m ＜海拔≤ 5000m	G5

6、客戶將電動機與變頻器匹配使用時，變頻器的輸出含有大量高次諧波，與工頻供電相比，電機的電流和溫升均會增加，因此在選擇電動機和變頻器時，應考慮適當留有余量，以防溫升過高，影響電動機的壽命。

7、樣本中的技術數據中的負載轉動慣量符合NEMA標準，如客戶負載轉動慣量與表中不符，制造廠也可生產，但此時應與制造廠協商。

8、樣本中所列的技術性能數據均為設計值，僅供參考，不作為考核依據，而且隨著技術進步及有關國家標準修改而作的修改，恕不另行通知。
