概述 Summary

概述	Summary
額定功率：0.55~315kW	Rated Power: 0.55~315kW
機座號：H80~H355	Frame Size: H80~H355
極數：2~8 極	Poles: 2p,4p,6p,8p
防護等級：IP55	Protection Degree: IP55
絕緣等級：F	Insulation Class: F
冷卻方式：IC411	Cooling Method: IC411
工作制：S1 連續工作制	Duty: S1
能效等級：GB18613-2012 1 級	Efficiency Class: IEC60034-30-1:IE4
與 YE3 系列可互換的同等機座號	With the same frame as YE3 series
H90~H160 可選擇鑄鋁機座	Aluminum Frame: H90~H160
2 極電機建議選擇 TYP 變頻系列	2 poles motor, please choose TYP series
30kW 及以上電機建議采用變頻器啟動	Motor power more than 30kW, please start by inverter

結構特點 Structural characteristics

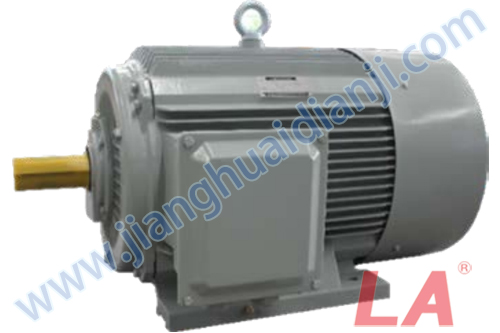

TYC系列異步啟動永磁同步電機是異步起動同步運行的自起動永磁同步電動機。該產品采用了稀土永磁材料，具有高效率、高功率因數、高起動轉矩、噪聲小、溫升低等特點，他對電網電壓比較敏感，要求電網電壓與電動機的額定電壓偏差在±2%以內。該產品可廣泛應用于油田游梁式抽油機和礦山機械等行業，具有良好的使用性能和顯著的節能效果。

TYC系列異步啟動永磁同步電機技術參數

型號 Type	功率 Power	額定電流 Current	額定轉速 Speed	效率 EFF.	功率因數 P.F.	額定轉矩 RT	堵轉轉矩 倍數	最大轉矩 倍數	堵轉電流 倍數
	KW	A	rpm	%		N·m	Tst/TN	Tmax/TN	Ist/IN
4 極 - 同步轉速 1500rpm-50Hz
TYC80M1-4	0.55	1.0	83.9	0.96	3.5	1.2	2.0	9.5	9.4
TYC80M2-4	0.75	1.4	85.7	0.96	4.8	1.2	2.0	9.5	9.7
TYC90S-4	1.1	2.0	87.2	0.96	7.0	1.2	2.0	9.5	7.8
TYC90L-4	1.5	2.7	88.2	0.96	9.6	1.2	2.0	9.5	9.4
TYC100L1-4	2.2	3.9	89.5	0.96	14.0	1.2	2.0	9.5	9.4
TYC100L2-4	3	5.3	90.4	0.96	19.1	1.2	2.0	9.5	9.5
TYC112M-4	4	6.9	91.1	0.96	25.5	1.2	2.0	9.5	9.6
TYC132S-4	5.5	9.5	91.9	0.96	35.0	1.2	2.0	9.5	9.6
TYC132M-4	7.5	12.8	92.6	0.96	47.8	1.2	2.0	9.5
TYC160M-4	11	18.7	93.3	0.96	70.0	1.2	2.0	9.5
TYC160L-4	15	25.3	93.9	0.96	95.5	1.2	2.0	9.5
TYC180M-4	18.5	31.1	94.2	0.96	118	1.2	1.8	10
TYC180L-4	22	36.8	94.5	0.96	140	1.2	1.8	10
TYC200L-4	30	50.0	94.9	0.96	191	1.2	1.8	10
TYC225S-4	37	61.5	95.2	0.96	236	1.2	1.8	10
TYC225M-4	45	74.7	95.4	0.96	287	1.2	1.8	10
TYC250M-4	55	91.0	95.7	0.96	350	1.2	1.8	10
TYC280S-4	75	124	96.0	0.96	478	1.2	1.8	10
TYC280M-4	90	148	96.1	0.96	573	1.2	1.8	10
TYC315S-4	110	181	96.3	0.96	700	1.2	1.8	10
TYC315M-4	132	217	96.4	0.96	840	1.2	1.8	10
TYC315L1-4	160	262	96.6	0.96	1019	1.2	1.8	10
TYC315L2-4	200	327	96.7	0.96	1273	1.2	1.8	10
TYC355M1-4	220	360	96.7	0.96	1401	1.2	1.6	10
TYC355M2-4	250	409	96.7	0.96	1592	1.2	1.6	10
TYC355L1-4	280	458	96.7	0.96	1783	1.2	1.6	10
TYC355L2-4	315	516	96.7	0.96	2006	1.2	1.6	10
6 極 - 同步轉速 1000rpm-50Hz
TYC132S-6	3	5.2	88.6	0.98	28.7	1.2	1.6	10
TYC132M1-6	4	6.9	89.5	0.98	38.2	1.2	1.6	10
TYC132M2-6	5.5	9.4	90.5	0.98	52.5	1.2	1.6	10
TYC160M-6	7.5	12.7	91.6	0.98	71.6	1.2	1.6	10
TYC160L-6	11	18.5	92.3	0.98	105	1.2	1.6	10
TYC180L-6	15	25.0	92.9	0.98	143	1.2	1.6	10
TYC200L1-6	18.5	30.7	93.4	0.98	177	1.2	1.6	10
TYC200L2-6	22	36.4	93.7	0.98	210	1.2	1.6	10
TYC225M-6	30	49.4	94.2	0.98	287	1.2	1.6	10
TYC250M-6	37	60.7	94.5	0.98	353	1.2	1.6	10
TYC280S-6	45	73.6	94.8	0.98	430	1.2	1.6	10
TYC280M-6	55	89.7	95.1	0.98	525	1.2	1.6	10
TYC315S-6	75	122	95.4	0.98	716	1.2	1.6	10
TYC315M-6	90	146	95.6	0.98	860	1.2	1.6	10
TYC315L1-6	110	178	95.8	0.98	1051	1.2	1.6	10
TYC315L2-6	132	213	96.0	0.98	1261	1.2	1.6	10
TYC355M1-6	160	258	96.2	0.98	1528	1.2	1.6	10
TYC355M2-6	185	298	96.3	0.98	1767	1.2	1.6	10
TYC355M3-6	200	322	96.3	0.98	1910	1.2	1.6	10
TYC355L1-6	220	353	96.5	0.98	2101	1.2	1.6	10
TYC355L2-6	250	402	96.5	0.98	2388	1.2	1.6	10
8 極 - 同步轉速 750rpm-50Hz
TYC132S-8	2.2	4.1	84.5	0.96	28.0	1.2	1.6	10
TYC132M-8	3	5.5	85.9	0.96	38.0	1.2	1.6	10
TYC160M1-8	4	7.3	87.1	0.96	50.9	1.2	1.6	10
TYC160M2-8	5.5	9.7	88.3	0.96	70.0	1.2	1.6	10
TYC160L-8	7.5	13.0	89.3	0.96	95.5	1.2	1.6	10
TYC180L-8	11	18.9	90.4	0.96	140	1.2	1.6	10
TYC200L-8	15	26.0	91.2	0.96	191	1.2	1.6	10
TYC225S-8	18.5	31.9	91.7	0.96	236	1.2	1.6	10
TYC225M-8	22	37.8	92.1	0.96	280	1.2	1.6	10
TYC250M-8	30	51.2	92.7	0.96	382	1.2	1.6	10
TYC280S-8	37	62.9	93.1	0.96	471	1.2	1.6	10
TYC280M-8	45	76.3	93.4	0.96	573	1.2	1.6	10
TYC315S-8	55	92.9	93.7	0.96	700	1.2	1.6	10
TYC315M-8	75	126	94.5	0.96	955	1.2	1.6	10
TYC315L1-8	90	151	94.4	0.96	1146	1.2	1.6	10
TYC315L2-8	110	184	94.7	0.96	1401	1.2	1.6	10
TYC355M1-8	132	220	94.9	0.96	1681	1.2	1.6	10
TYC355M2-8	160	266	95.1	0.96	2037	1.2	1.6	10

TYC系列異步啟動永磁同步電機外形及安裝尺寸

TYC系列異步啟動永磁同步電機與YE3系列高效率三相異步電動機可互換的同等機座號，另外H90~H160 可選擇鑄鋁機座。
YE3系列高效率三相異步電動機外形及安裝尺寸請參考：YE3系列高效率三相異步電動機

TYC系列異步啟動永磁同步電機訂貨說明

1、規格型號 Model


2、訂貨時，請注明電動機的型號、極數、額定功率、額定電壓、額定頻率、防護等級、冷卻方式、安裝型式、出線方式、環境溫度、海拔高度、旋轉方向等；如果是防爆電機，請注明隔爆等級和接線盒進線方式。如果客戶對電機有超出國家標準的其他技術要求，我公司可專門為客戶設計，并在簽署技術協議之后，投入生產。

3、電機絕緣系統，均按F級或H級生產，按B級溫升考核。所有定子采用真空壓力浸漬(VPI)工藝。同時也可以選擇加裝PTC或PT100，對電機繞組的溫度進行觀測保護。在空氣濕度較大的使用環境中或者是長時間停機不使用時，建議加裝防潮加熱帶來保護繞組。

4、標準系列的H63-H160機座號的電機，使用的是封閉軸承，H180及以上機座號電機，使用的是開式軸承。當電機使用開式軸承時，如無特殊說明，應使用ZL-3鋰基潤滑脂定期注油，注油間隔按2極電機2000小時，4極及以上電機3000小時，當環境溫度每升高10℃，潤滑脂的壽命及注油時間應該減半，還可以加裝軸承測溫裝置。

5、海拔高度高于1000m的使用場合，或者環境溫度高于40℃時，將會影響電機的散熱效果，客戶在訂貨時須告知制造商，并且根據具體的使用環境來選擇增大容量或特殊設計。

海拔 Altitude	Nameplate
1000m ＜海拔≤ 1500m	G1.5
1500m ＜海拔≤ 2000m	G2
2000m ＜海拔≤ 2500m	G2.5
2500m ＜海拔≤ 3500m	G3.5
3500m ＜海拔≤ 4000m	G4
4000m ＜海拔≤ 5000m	G5

6、客戶將電動機與變頻器匹配使用時，變頻器的輸出含有大量高次諧波，與工頻供電相比，電機的電流和溫升均會增加，因此在選擇電動機和變頻器時，應考慮適當留有余量，以防溫升過高，影響電動機的壽命。

7、樣本中的技術數據中的負載轉動慣量符合NEMA標準，如客戶負載轉動慣量與表中不符，制造廠也可生產，但此時應與制造廠協商。

8、樣本中所列的技術性能數據均為設計值，僅供參考，不作為考核依據，而且隨著技術進步及有關國家標準修改而作的修改，恕不另行通知。
