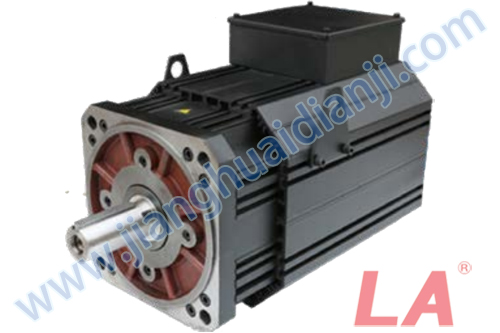

概述 Summary

ST系列注塑機專用永磁同步電液伺服電機結構緊湊，功率密度高； 轉動慣量小，響應速度快； 超高內稟矯頑力稀土永磁材料；抗去磁能力強； 幾乎在整個轉速范圍內可恒轉矩輸出； 低速轉矩脈動小；平衡精度高，高速運行平穩； 噪音低、振動??； 全密封設計； 性能價格比高。

完善的產品系列 Perfect product series

額定電壓 Rated voltage：220V、380V

額定功率 Rated power：5.5~110kW

額定轉矩 Rated torque：35~480Nm

額定轉速 Rated speed：1000~3000rpm

法蘭止口 Flange：180、250

支持用戶可選擇訂制設計 Customized

可選擇多種編碼器類型 Various encoder

風冷、水冷 Air cooling, water cooling

內埋鍵 Built-in keyway

高可靠的標準設計 High reliability standard design

高性能釹鐵硼磁鋼 High performance NdFeB magnet

高性能低損耗矽鋼片 Low loss silicon steel sheet

絕緣等級 Insulation class：F

防護等級 Protection degree：IP55

測溫元件 Temperature sensor：KTY, PTC130

標配多摩川旋變 Rotary transformer：Tamagawa

標配 EBM 離心風機 Centrifugal fan：EBM：

ST200：230V，53W，2350rpm；

ST260：230V，135W，2650rpm

環境溫度 Environment temperature：-20℃ ~+40℃

環境濕度 Environment humidity：＜ 90%

ST系列注塑機專用永磁同步電液伺服電機技術參數

產品機械參數 Mechanical parameters

規格型號 Type	單位	ST200- 235	ST200- 355	ST200- 475	ST200- 595	ST200- 6115	ST200- 7135	ST200- 8155	ST200- 9180
轉子慣量 Rotor intertia	kg.m2	0.0049	0.0075	0.0101	0.0125	0.0149	0.0174	0.0199	0.0224
電機重量 Mass	kg	43	50	57	65	72	78	86	93
B 尺寸 Length of B	mm	265	300	335	370	405	440	475	510
L 尺寸 Length of L	mm	440	475	510	545	580	625	650	695

規格型號 Type	單位	ST260- 4180	ST260- 5220	ST260- 6270	ST260- 7310	ST260- 8350	ST260- 9400	ST260- 10440	ST260- 11480
轉子慣量 Rotor intertia	kg.m2	0.0391	0.0489	0.0587	0.0685	0.0777	0.0882	0.0979	0.1077
電機重量 Mass	kg	110	122	136	148	163	177	181	205
B 尺寸 Length of B	mm	320	360	400	440	480	520	560	600
L 尺寸 Length of L	mm	615	655	695	735	775	815	855	895

產品電磁參數 Electromagnetic parameters

規格型號 Type	單位	ST200-235			ST200-355			ST200-475			ST200-595
	Unit	F15	F17	F20	F15	F17	F20	F15	F17	F20	F15	F17	F20
額定轉矩 Rated torque	N.m	35	35	35	55	55	55	75	75	75	95	95	95
峰值轉矩 Max torque	N.m	66.5	66.5	66.5	105	105	105	142	142	142	180	180	180
額定轉速 Rated speed	rpm	1500	1700	2000	1500	1700	2000	1500	1700	2000	1500	1700	2000
最大轉速 Max speed	rpm	2150	2350	2650	2150	2350	2650	2150	2350	2650	2150	2350	2650
額定頻率 Rated frequency	Hz	100	113.3	133.3	100	113.3	133.3	100	113.3	133.3	100	113.3	133.3
額定電壓 Rated voltage	V	380	380	380	380	380	380	380	380	380	380	380	380
額定電流 Rated current	A	10.4	11.9	13.8	16	18	21.3	21.7	24.4	28.7	25.8	31.1	36.6
額定功率 Rated power	KW	5.5	6.3	7.3	8.7	9.8	11.5	11.8	13.4	15.7	14.1	16.9	20
反電動勢常數 (1000rpm) Ke	V	216.5	191.2	163.4	216.5	191.2	163.4	216.5	191.2	163.4	216.5	191.2	163.4
轉矩常數 Kt	N.m/A	3.4	3	2.6	3.4	3	2.6	3.4	3	2.6	3.4	3	2.6
繞組電阻 Resistance	Ω	2.24	1.87	1.28	1.21	0.96	0.66	0.78	0.63	0.43	0.56	0.46	0.33
繞組電感 Inductance	mH	10.67	8.69	6.03	7.08	5.59	3.88	5.11	4.13	2.87	4.05	3.11	2.27

規格型號 Type	單位	ST200-6115			ST200-7135			ST200-8155			ST200-9180
	Unit	F15	F17	F20	F15	F17	F20	F15	F17	F20	F15	F17	F20
額定轉矩 Rated torque	N.m	115	115	115	135	135	135	155	155	155	180	180	180
峰值轉矩 Max torque	N.m	218	218	218	256	256	256	294	294	294	330	330	330
額定轉速 Rated speed	rpm	1500	1700	2000	1500	1700	2000	1500	1700	2000	1500	1700	2000
最大轉速 Max speed	rpm	2150	2350	2650	2150	2350	2650	2150	2350	2650	2150	2350	2650
額定頻率 Rated frequency	Hz	100	113.3	133.3	100	113.3	133.3	100	113.3	133.3	100	113.3	133.3
額定電壓 Rated voltage	V	380	380	380	380	380	380	380	380	380	380	380	380
額定電流 Rated current	A	32.5	37.1	43.3	38.2	44.2	50.6	44.5	49.8	59	51.4	57.8	67.3
額定功率 Rated power	KW	18	20.5	24	21.2	24.1	28.3	24.4	27.6	32.5	28.3	32	37.7
反電動勢常數 (1000rpm) Ke	V	216.5	191.2	163.4	216.5	191.2	163.4	216.5	191.2	163.4	216.5	191.2	163.4
轉矩常數 Kt	N.m/A	3.4	3	2.6	3.4	3	2.6	3.4	3	2.6	3.4	3	2.6
繞組電阻 Resistance	Ω	0.52	0.37	0.25	0.41	0.28	0.22	0.31	0.25	0.17	0.28	0.22	0.17
繞組電感 Inductance	mH	3.72	2.73	1.91	3.18	2.21	1.78	2.51	2.04	1.41	2.28	1.81	1.38

規格型號 Type	單位	ST260-4180			ST260-5220			ST260-6270			ST260-7310
	Unit	F15	F17	F20	F15	F17	F20	F15	F17	F20	F15	F17	F20
額定轉矩 Rated torque	N.m	180	180	180	220	220	220	270	270	270	310	310	310
峰值轉矩 Max torque	N.m	330	330	330	410	410	410	495	495	495	570	570	570
額定轉速 Rated speed	rpm	1500	1700	2000	1500	1700	2000	1500	1700	2000	1500	1700	2000
最大轉速 Max speed	rpm	2150	2350	2650	2150	2350	2650	2150	2350	2650	2150	2350	2650
額定頻率 Rated frequency	Hz	100	113.3	133.3	100	113.3	133.3	100	113.3	133.3	100	113.3	133.3
額定電壓 Rated voltage	V	380	380	380	380	380	380	380	380	380	380	380	380
額定電流 Rated current	A	52	60	68.8	64.3	72.1	83.3	77.8	88	102.6	87.9	100.4	118.5
額定功率 Rated power	KW	28.3	32	37.7	34.5	39.1	46	42.4	48	56.5	48.7	55.2	65
反電動勢常數 (1000rpm) Ke	V	217.4	191.8	162.5	217.4	191.8	162.5	217.4	191.8	162.5	217.4	191.8	162.5
轉矩常數 Kt	N.m/A	3.4	3	2.6	3.4	3	2.6	3.4	3	2.6	3.4	3	2.6
繞組電阻 Resistance	Ω	0.217	0.156	0.128	0.146	0.118	0.092	0.121	0.091	0.068	0.098	0.076	0.055
繞組電感 Inductance	mH	2.85	2.04	1.68	2.09	1.69	1.34	1.81	1.41	1.05	1.63	1.22	0.87

規格型號 Type	單位	ST260-8350			ST260-9400			ST260-10440			ST260-11480
	Unit	F15	F17	F20	F15	F17	F20	F15	F17	F20	F15	F17	F20
額定轉矩 Rated torque	N.m	350	350	350	400	400	400	440	440	440	480	480	480
峰值轉矩 Max torque	N.m	660	660	660	740	740	740	820	820	820	900	900	900
額定轉速 Rated speed	rpm	1500	1700	2000	1500	1700	2000	1500	1700	2000	1500	1700	2000
最大轉速 Max speed	rpm	2150	2350	2650	2150	2350	2650	2150	2350	2650	2150	2350	2650
額定頻率 Rated frequency	Hz	100	113.3	133.3	100	113.3	133.3	100	113.3	133.3	100	113.3	133.3
額定電壓 Rated voltage	V	380	380	380	380	380	380	380	380	380	380	380	380
額定電流 Rated current	A	99.5	115.3	131	116.8	130	149.3	131.3	149	172.3	139.8	159	186
額定功率 Rated power	KW	55	62.3	73.3	62.8	71.2	83.8	69	78.3	92	75.5	85.4	100.5
反電動勢常數 (1000rpm) Ke	V	217.4	191.8	162.5	217.4	191.8	162.5	217.4	191.8	162.5	217.4	191.8	162.5
轉矩常數 Kt	N.m/A	3.4	3	2.6	3.4	3	2.6	3.4	3	2.6	3.4	3	2.6
繞組電阻 Resistance	Ω	0.083	0.061	0.049	0.066	0.054	0.043	0.056	0.044	0.033	0.053	0.041	0.031
繞組電感 Inductance	mH	1.39	0.99	0.82	1.12	0.93	0.75	0.99	0.78	0.58	0.96	0.74	0.55

壓縮機伺服電機技術數據 Technical Data of servo motor for compressor

規格型號 Type	ST200-	224F30	335F30	448F30	559F30	670F30	895F30	10118F30
額定功率 Rated power	KW	7.5	11	15	18.5	22	30	37
額定轉矩 Rated torque	N.m	24	35	48	59	70	95	118
額定電流 Rated current	A	12.9	18.8	25.8	32	37.6	51	63.4
服務電流 SF current	A	14.8	21.6	29.7	36.8	43.2	58.6	72.9
額定電壓 Rated voltage	V	380	380	380	380	380	380	380
額定轉速 Rated speed	rpm	3000	3000	3000	3000	3000	3000	3000
額定頻率 Rated frequency	Hz	150	150	150	150	150	150	150
服務系數 SF		1.15	1.15	1.15	1.15	1.15	1.15	1.15
反電動勢常數 (1000rpm) Ke	V	122.5	122.5	122.5	122.5	122.5	122.5	122.5
轉矩常數 Kt	N.m/A	1.86	1.86	1.86	1.86	1.86	1.86	1.86
繞組電阻 Winding resistance	Ω	1.27	0.67	0.42	0.31	0.24	0.16	0.12
繞組電感 Winding inductance	mH	7.41	4.87	3.37	2.79	2.31	1.64	1.36
轉子慣量 Rotor intertia	kg.m2	0.0062	0.0093	0.0125	0.0156	0.0187	0.0251	0.0312
電機重量 Mass	kg	42	49	56	63	70	77	84
B 尺寸 Length of B	mm	255	285	315	345	375	435	495
L 尺寸 Length of L	mm	420	450	480	510	540	600	660

規格型號 Type	ST260-	4118F30	5143F30	6175F30	8238F30	10286F30	11350F30
額定功率 Rated power	KW	37	45	55	75	90	110
額定轉矩 Rated torque	N.m	118	143	175	238	286	350
額定電流 Rated current	A	63.4	76.9	94	128	158.9	194.5
服務電流 SF current	A	72.9	88.5	108.1	147.2	182.8	223.7
額定電壓 Rated voltage	V	380	380	380	380	380	380
額定轉速 Rated speed	rpm	3000	3000	3000	3000	3000	3000
額定頻率 Rated frequency	Hz	150	150	150	150	150	150
服務系數 SF		1.15	1.15	1.15	1.15	1.15	1.15
反電動勢常數 (1000rpm) Ke	V	122.5	122.5	122.5	120	120	120
轉矩常數 Kt	N.m/A	1.86	1.86	1.86	1.86	1.8	1.8
繞組電阻 Winding resistance	Ω	0.086	0.062	0.048	0.033	0.023	0.021
繞組電感 Winding inductance	mH	1.36	1.05	0.95	0.66	0.49	0.47
轉子慣量 Rotor intertia	kg.m2	0.0603	0.0712	0.0853	0.1138	0.1422	0.1566
電機重量 Mass	kg	162	177	191	205	220	235
B 尺寸 Length of B	mm	320	360	400	480	560	600
L 尺寸 Length of L	mm	620	660	700	780	860	900

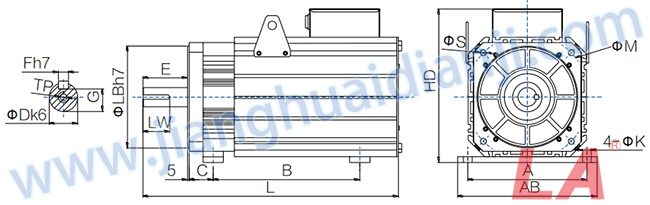

ST系列注塑機專用永磁同步電液伺服電機外形及安裝尺寸

規格型號	機座 Frame					法蘭 Flange			機軸 Shaft
Model	C	A	AB	HD	K	LB	M	S	E	D	G	F	LW	TP
ST200	39	254	278	347	12	180	215	14.5	82	42	36.7	12	56	M10*30
ST260	60	356	384	430	18	250	300	17.5	112	48	42.5	14	90	M20*35

內軸孔外形及安裝尺寸 Inner hole dimensions

規格型號	法蘭 Flange
Model	E	F	N	M
ST200	40	11	根據油泵尺寸變動 Change with oil pump
ST260	60	13

ST系列注塑機專用永磁同步電液伺服電機訂貨說明

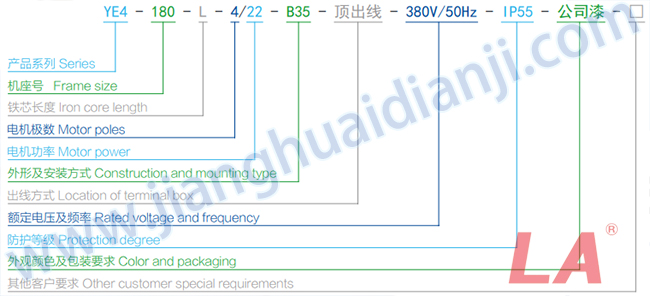

1、規格型號 Model


2、訂貨時，請注明電動機的型號、極數、額定功率、額定電壓、額定頻率、防護等級、冷卻方式、安裝型式、出線方式、環境溫度、海拔高度、旋轉方向等；如果是防爆電機，請注明隔爆等級和接線盒進線方式。如果客戶對電機有超出國家標準的其他技術要求，我公司可專門為客戶設計，并在簽署技術協議之后，投入生產。

3、電機絕緣系統，均按F級或H級生產，按B級溫升考核。所有定子采用真空壓力浸漬(VPI)工藝。同時也可以選擇加裝PTC或PT100，對電機繞組的溫度進行觀測保護。在空氣濕度較大的使用環境中或者是長時間停機不使用時，建議加裝防潮加熱帶來保護繞組。

4、標準系列的H63-H160機座號的電機，使用的是封閉軸承，H180及以上機座號電機，使用的是開式軸承。當電機使用開式軸承時，如無特殊說明，應使用ZL-3鋰基潤滑脂定期注油，注油間隔按2極電機2000小時，4極及以上電機3000小時，當環境溫度每升高10℃，潤滑脂的壽命及注油時間應該減半，還可以加裝軸承測溫裝置。

5、海拔高度高于1000m的使用場合，或者環境溫度高于40℃時，將會影響電機的散熱效果，客戶在訂貨時須告知制造商，并且根據具體的使用環境來選擇增大容量或特殊設計。

海拔 Altitude	Nameplate
1000m ＜海拔≤ 1500m	G1.5
1500m ＜海拔≤ 2000m	G2
2000m ＜海拔≤ 2500m	G2.5
2500m ＜海拔≤ 3500m	G3.5
3500m ＜海拔≤ 4000m	G4
4000m ＜海拔≤ 5000m	G5

6、客戶將電動機與變頻器匹配使用時，變頻器的輸出含有大量高次諧波，與工頻供電相比，電機的電流和溫升均會增加，因此在選擇電動機和變頻器時，應考慮適當留有余量，以防溫升過高，影響電動機的壽命。

7、樣本中的技術數據中的負載轉動慣量符合NEMA標準，如客戶負載轉動慣量與表中不符，制造廠也可生產，但此時應與制造廠協商。

8、樣本中所列的技術性能數據均為設計值，僅供參考，不作為考核依據，而且隨著技術進步及有關國家標準修改而作的修改，恕不另行通知。
