概述 Summary

概述	Summary
機座號：H132~H280	Frame Size: H132~H280
額定功率：3~55kW	Rated Power: 3~55kW
額定電壓：380V	Rated Voltage: 380V
額定頻率：50Hz	Rated Frequency: 50Hz
極數：4~6極	Poles: 4p,6p
絕緣等級：F	Insulation Class: F
冷卻方式：IC411	Cooling Method: IC411
能效等級：GB18613-2012 3 級	Efficiency Class: IEC60034-30-1:IE2
安裝尺寸：同 YE2 系列	Installation dimensions: same as YE2 series

結構特點

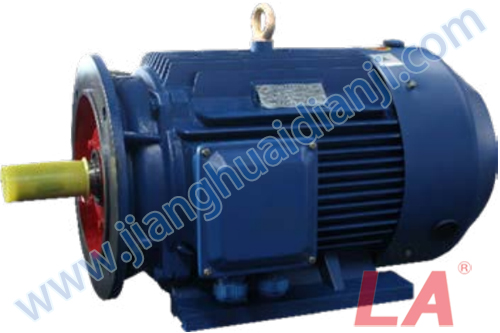

YSJ系列注塑機專用電機是我公司根據塑料注射機械的特點而設計開發的 一種新型系列產品，它除了具有Y系列電機高效，節能，性能好，振動小，功率等級和安 裝尺寸符合IEC。標準和使用維護方便等優點外，還具有過載能力強，噪音低，尤其是額 定負載及超載時噪音低的特點，用于住塑機機械大大降低整機的噪聲，改善整機的性能， 特別適用于注塑機械和對噪聲要求比較嚴格的場合。

YSJ系列注塑機專用電機的性能指標效率，功率因數，堵轉轉矩，堵轉電流，最大轉矩等均與Y系列 電機相同，噪聲比Y系列電機有較大幅度的降低。該電機已通過省級鑒定，其噪聲水平處 于國內領先水平。

YSJ系列注塑機專用電機技術參數

型號 Type	功率 Power	額定電流 Current	額定轉速 Speed	效率 EFF.	功率因數P.F.	額定轉矩RT	堵轉轉矩倍數	最大轉矩倍數	堵轉電流倍數
	KW	A	rpm	%		N·m	Tst/TN	Tmax/TN	Ist/IN
4 極 - 同步轉速 1500rpm-50Hz
YSJ132S-4	5.5	11.6	1455	87.7	0.82	35.0	2.0	2.8	7.5
YSJ132M-4	7.5	15.5	1455	88.7	0.83	47.8	2.0	2.8	7.3
YSJ132M2-4	8.6	16.5	1455	89.1	0.89	54.8	2.0	2.8	7.3
YSJ160M-4	11	22.4	1465	89.8	0.83	70.0	2.0	2.8	7.4
YSJ160M1-4	13	26.0	1465	90.3	0.84	82.8	2.0	2.8	7.4
YSJ160L-4	15	29.9	1465	90.6	0.84	95.5	2.0	2.8	7.5
YSJ180M-4	18.5	36.3	1470	91.2	0.85	118	2.0	2.8	8.1
YSJ180L-4	22	42.9	1470	91.6	0.85	140	2.1	2.8	8.2
YSJ180L1-4	25	48.6	1470	91.9	0.85	159	2.1	2.8	7.6
YSJ200L-4	30	58.1	1475	92.3	0.85	191	2.1	2.8	7.6
YSJ225S-4	37	70.5	1480	92.7	0.86	236	2.1	2.8	7.8
YSJ225M-4	45	85.4	1480	93.1	0.86	287	2.2	2.8	7.8
YSJ250M-4	55	104	1480	93.5	0.86	350	2.2	2.8	7.8
6 極 - 同步轉速 1000rpm-50Hz
YSJ132S-6	3	7.6	970	83.3	0.72	28.7	2.0	2.8	6.4
YSJ132M1-6	4	9.7	970	84.6	0.74	38.2	2.0	2.8	6.6
YSJ132M2-6	5.5	13.0	970	86.0	0.75	52.5	2.0	2.8	6.8
YSJ132M3-6	6.5	15.0	970	86.7	0.76	62.1	2.0	2.8	6.8
YSJ160M-6	7.5	16.8	975	87.2	0.78	71.6	2.0	2.8	6.8
YSJ160M2-6	9	19.9	975	87.9	0.78	86.0	2.0	2.8	6.8
YSJ160M3-6	9.5	20.7	975	88.1	0.79	90.7	2.0	2.8	6.8
YSJ160L-6	11	23.9	975	88.7	0.79	105	2.0	2.8	6.9
YSJ160L1-6	13	27.7	975	89.2	0.80	124	2.0	2.8	7.4
YSJ180L-6	15	33.4	980	89.7	0.76	143	2.0	2.8	7.8
YSJ180L1-6	17	35.4	980	90.1	0.81	162	2.0	2.8	7.8
YSJ180L2-6	18.5	40.9	980	90.4	0.76	177	2.0	2.8	7.7
YSJ200L1-6	18.5	40.9	980	90.4	0.76	177	2.0	2.8	7.7
YSJ200L2-6	22	47.1	980	90.9	0.78	210	2.0	2.8	7.8
YSJ200L3-6	25	51.4	980	91.2	0.81	239	2.0	2.8	7.8
YSJ225M-6	30	60.6	985	91.7	0.82	287	2.0	2.8	7.3
YSJ250M-6	37	73.5	985	92.2	0.83	353	2.0	2.8	7.5
YSJ280S-6	45	86.8	990	92.7	0.85	430	2.0	2.8	7.7
YSJ280M-6	55	104	990	93.1	0.86	525	2.0	2.8	7.7

YSJ系列注塑機專用電機外形及安裝尺寸

YSJ系列注塑機專用電機外形及安裝尺寸與YE2系列高效低壓三相異步電動機(鐵殼)外形及安裝尺寸相同。
請參考：YE2系列高效低壓三相異步電動機

YSJ系列注塑機專用電機訂貨說明

1、規格型號 Model


2、訂貨時，請注明電動機的型號、極數、額定功率、額定電壓、額定頻率、防護等級、冷卻方式、安裝型式、出線方式、環境溫度、海拔高度、旋轉方向等；如果是防爆電機，請注明隔爆等級和接線盒進線方式。如果客戶對電機有超出國家標準的其他技術要求，我公司可專門為客戶設計，并在簽署技術協議之后，投入生產。

3、電機絕緣系統，均按F級或H級生產，按B級溫升考核。所有定子采用真空壓力浸漬(VPI)工藝。同時也可以選擇加裝PTC或PT100，對電機繞組的溫度進行觀測保護。在空氣濕度較大的使用環境中或者是長時間停機不使用時，建議加裝防潮加熱帶來保護繞組。

4、標準系列的H63-H160機座號的電機，使用的是封閉軸承，H180及以上機座號電機，使用的是開式軸承。當電機使用開式軸承時，如無特殊說明，應使用ZL-3鋰基潤滑脂定期注油，注油間隔按2極電機2000小時，4極及以上電機3000小時，當環境溫度每升高10℃，潤滑脂的壽命及注油時間應該減半，還可以加裝軸承測溫裝置。

5、海拔高度高于1000m的使用場合，或者環境溫度高于40℃時，將會影響電機的散熱效果，客戶在訂貨時須告知制造商，并且根據具體的使用環境來選擇增大容量或特殊設計。

海拔 Altitude	Nameplate
1000m ＜海拔≤ 1500m	G1.5
1500m ＜海拔≤ 2000m	G2
2000m ＜海拔≤ 2500m	G2.5
2500m ＜海拔≤ 3500m	G3.5
3500m ＜海拔≤ 4000m	G4
4000m ＜海拔≤ 5000m	G5

6、客戶將電動機與變頻器匹配使用時，變頻器的輸出含有大量高次諧波，與工頻供電相比，電機的電流和溫升均會增加，因此在選擇電動機和變頻器時，應考慮適當留有余量，以防溫升過高，影響電動機的壽命。

7、樣本中的技術數據中的負載轉動慣量符合NEMA標準，如客戶負載轉動慣量與表中不符，制造廠也可生產，但此時應與制造廠協商。

8、樣本中所列的技術性能數據均為設計值，僅供參考，不作為考核依據，而且隨著技術進步及有關國家標準修改而作的修改，恕不另行通知。
