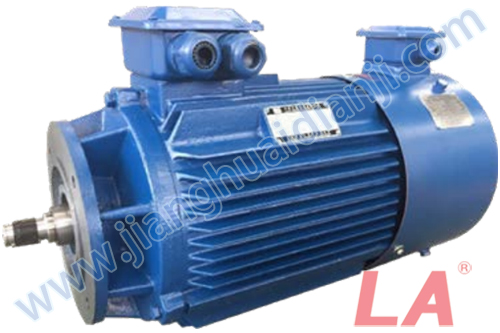

概述 Summary

概述	Summary
機座號：H63~H280	Frame Size: H63~H280
額定功率：0.12~90kW	Rated Power: 0.12~90kW
額定電壓：380V	Rated Voltage: 380V
額定頻率：50Hz	Rated Frequency: 50Hz
極數：4極	Poles: 4p
防護等級：IP54	Protection Degree: IP54
技術數據：同 YE2 系列	Technical data：the same as YE2 series

結構特點

YE2系列減速機專用電機體積小，重量輕，散熱快，表面經皮膜處理不生銹，性能穩定，美觀耐用，扭力大，效率高，省空間，耐久性強，壽命長，低噪音。

YE2系列減速機專用電機廣泛用于成套傳動設備，自動化流水線，印刷機械，紡織機械，印染機械，醫療設備機械，木工家具機械，橡膠機械，塑料機械，輸送機械，包裝機械，食品機械，陶瓷機械，自動化設備，電子設備，電線電纜設備，環保設備等各種行業機械設備配套使用。

YE2減速機專用電機外形及安裝尺寸

YE2減速機專用電機外形及安裝尺寸與YE2系列高效低壓三相異步電動機(鐵殼)外形及安裝尺寸相同。
請參考：YE2系列高效低壓三相異步電動機

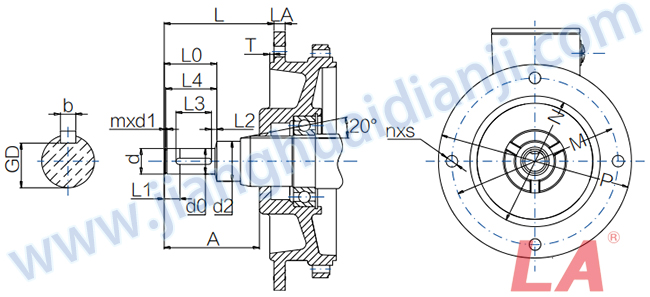

YE2減速機專用電機外形及安裝尺寸


減速機電機接口尺寸表 ( 一 )
Interface dimensions of reducer motor ( Ⅰ )

法蘭規格 Flange	P	M	N	T	LA	A	n
			j6
Φ120	Φ120	Φ100	Φ80	3	8	Φ6.6	4
Φ160	Φ160	Φ130	Φ110	3.5	10	Φ9	4
Φ200	Φ200	Φ165	Φ130	3.5	12	Φ11	4
Φ250	Φ250	Φ215	Φ180	4	15	Φ14	4
Φ300	Φ300	Φ265	Φ230	4	16	Φ14	4
Φ350	Φ350	Φ300	Φ250	5	18	Φ18	4
Φ400	Φ400	Φ350	Φ300	5	20	Φ18	8
Φ450	Φ450	Φ400	Φ350	5	22	Φ18	8
Φ550	Φ550	Φ500	Φ450	5	25	Φ18	8

減速機電機接口尺寸表 ( 二 )
Interface dimensions of reducer motor ( Ⅱ )

機座號 Frame	功率 Power	法蘭 Flange	軸伸 Shaft			導向 Guide		圓角 fillet	過渡 transit	卡簧槽 Spring slot			鍵槽 Keyway
		P	L	L0	d0	d	L1	R	d2	L4	m	d1	L2	L3	GD	b
	KW				n6	d9				+0.1	H13-0.14	h12			-0.1	N9
H63M2-4	0.18	Φ120	36	18.5	Φ10	Φ10	4	0.5	Φ14	17	1.1	Φ9.6	3.5	12	8.6	2
H71M1-4	0.25	Φ160	41.5
H71M2-4	0.37	Φ200	47.5
H80M1-4 H80M1-4	0.55 0.75	Φ120	36	20.5	Φ12	Φ12	4.5	0.6	Φ17	19	1.1	Φ11.5	3.5	14	10	3
		Φ160	41.5
		Φ200	47.5
		Φ250	52.5
		Φ300	62
H90S-4 H90L-4	1.1 1.5	Φ120	36	22.5	Φ14	Φ14	6.5	0.8	Φ20	21	1.1	Φ13.4	5.5	14	12	3
		Φ160	41.5
		Φ200	49.5
		Φ250	53.5
		Φ300	62
H100L1-4 H100L2-4	2.2 3	Φ120	36	26	Φ16	Φ16	6	1	Φ22	24	1.1	Φ15.2	5	18	13.4	4
		Φ160	44
		Φ200	52
		Φ250	56
		Φ300	62
		Φ350	68
H132S-4 H132M-4	4	Φ160	44	29	Φ18	Φ18	6	1.2	Φ25	27.2	1.3	Φ17	5	20	15.4	4
		Φ200	53
		Φ250	58
		Φ300	63
		Φ350	69
H132S-4 H132M-4	5.5 7.5	Φ160	44	36	Φ22	Φ22	8.5	1.5	Φ30	34.2	1.3	Φ21	6	25	18.5	5
		Φ200	56
		Φ250	61
		Φ300	66
		Φ350	72
		Φ400	79
		Φ450	87
H132L-4 H160M-4 H160L-4	9.2 11 15	Φ200	61	41	Φ28	Φ28	11	1.6	Φ36	37.5	1.6	Φ26.6	7	28	23.9	6
		Φ250	66
		Φ300	71
		Φ350	77
		Φ400	84
		Φ450	92
		Φ550	100
H180M-4 H180L-4	18.5 22	Φ250	66	41	Φ32	Φ32	11	1.8	Φ40	37.5	1.6	Φ30.3	6.5	32	27.3	8
		Φ300	71
		Φ350	77
		Φ400	84
		Φ450	92
		Φ550	100
H200L-4 H225S-4 H225M-4	30 37 45	Φ300	71	41	Φ38	Φ38	11	2	Φ50	37.5	1.6	Φ36	6.5	32	33	10
		Φ350	77
		Φ400	84
		Φ450	92
		Φ550	100
H250M-4 H280S-4 H280M-4	55 75 90	Φ400	86	46	Φ48	Φ48	12	2	Φ60	41.7	1.9	Φ45.5	7.5	36	43	10
		Φ450	94
		Φ550	102

YE2減速機專用電機訂貨說明

1、規格型號 Model


2、訂貨時，請注明電動機的型號、極數、額定功率、額定電壓、額定頻率、防護等級、冷卻方式、安裝型式、出線方式、環境溫度、海拔高度、旋轉方向等；如果是防爆電機，請注明隔爆等級和接線盒進線方式。如果客戶對電機有超出國家標準的其他技術要求，我公司可專門為客戶設計，并在簽署技術協議之后，投入生產。

3、電機絕緣系統，均按F級或H級生產，按B級溫升考核。所有定子采用真空壓力浸漬(VPI)工藝。同時也可以選擇加裝PTC或PT100，對電機繞組的溫度進行觀測保護。在空氣濕度較大的使用環境中或者是長時間停機不使用時，建議加裝防潮加熱帶來保護繞組。

4、標準系列的H63-H160機座號的電機，使用的是封閉軸承，H180及以上機座號電機，使用的是開式軸承。當電機使用開式軸承時，如無特殊說明，應使用ZL-3鋰基潤滑脂定期注油，注油間隔按2極電機2000小時，4極及以上電機3000小時，當環境溫度每升高10℃，潤滑脂的壽命及注油時間應該減半，還可以加裝軸承測溫裝置。

5、海拔高度高于1000m的使用場合，或者環境溫度高于40℃時，將會影響電機的散熱效果，客戶在訂貨時須告知制造商，并且根據具體的使用環境來選擇增大容量或特殊設計。

海拔 Altitude	Nameplate
1000m ＜海拔≤ 1500m	G1.5
1500m ＜海拔≤ 2000m	G2
2000m ＜海拔≤ 2500m	G2.5
2500m ＜海拔≤ 3500m	G3.5
3500m ＜海拔≤ 4000m	G4
4000m ＜海拔≤ 5000m	G5

6、客戶將電動機與變頻器匹配使用時，變頻器的輸出含有大量高次諧波，與工頻供電相比，電機的電流和溫升均會增加，因此在選擇電動機和變頻器時，應考慮適當留有余量，以防溫升過高，影響電動機的壽命。

7、樣本中的技術數據中的負載轉動慣量符合NEMA標準，如客戶負載轉動慣量與表中不符，制造廠也可生產，但此時應與制造廠協商。

8、樣本中所列的技術性能數據均為設計值，僅供參考，不作為考核依據，而且隨著技術進步及有關國家標準修改而作的修改，恕不另行通知。
