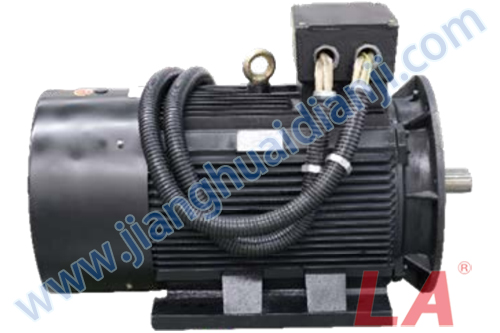

YE3系列空壓機專用電機
摘要：YE2、YE3系列空壓機專用電機是專門針對螺桿壓縮機的運行特性和使用情況而開發的，其防護等級分為IP23和IP54兩種。絕緣等級為F級，額定輸出時按B級溫升考核，服務系數下運行按F級溫升考核。
- 產品簡介
- 技術參數
- 安裝尺寸
- 訂貨說明
概述 Summary
|
概述
|
Summary
|
|
機座號：H132~H315
|
Frame Size: H132~H315
|
|
額定功率：11~200kW
|
Rated Power:11~200kW
|
|
額定電壓：380V
|
Rated Voltage: 380V
|
|
額定頻率：50Hz
|
Rated Frequency:50Hz
|
|
極數：2p,4p
|
Poles: 2p,4p
|
|
防護等級：IP54,IP55
|
Protection Degree: IP54,IP55
|
|
絕緣等級：F
|
Insulation Class: F
|
|
冷卻方式：IC411
|
Cooling Method: IC411
|
|
能效等級：GB18613-2012 3級 ,2級
|
Efficiency Class: IEC60034-30-1:IE2，IE3
|
|
外形及安裝尺寸同YE3電機
|
Mounting dimensions are same as YE3 series
|
結構特點 Structural characteristics
YE3系列空壓機專用電機是專門針對螺桿壓縮機的運行特性和使用情況而開發的，其防護等級分為IP23和IP54兩種。絕緣等級為F級，額定輸出時按B級溫升考核，服務系數下運行按F級溫升考核。標準配置的進口軸承，高精度的零部件加工，精心的裝配保證軸承的高可靠性運行。其功率等級和安裝尺寸符合IEC標準，效率高、噪音低、節能環保、可靠性高，是螺桿壓縮機的最適用產品。
This series motor is designed for special operation of compressor, with protection degree IP54 or IP23. Its insulation is class F, used in temperature class B at rate output and used in temperature class F at service factor output. Imported bearing for standard configuration, high precision of parts processing and accurate assembly ensure bearings have high reliability. Its rate power and mounting dimension meet IEC standard. This series motor has the characteristics of high efficiency, high reliability, low noise, little vibration, is the preferred product for compessor.
YE3系列空壓機專用電機技術參數
型號
Type
|
功率
Power
|
額定電流
Current
|
額定轉速
Speed
|
效率
EFF.
|
功率因數P.F.
|
額定轉矩RT
|
堵轉轉矩倍數
|
最大轉矩倍數
|
堵轉電流倍數
|
|
KW
|
A
|
rpm
|
%
|
|
N·m
|
Tst/TN
|
Tmax/TN
|
Ist/IN
|
|
2 極 - 同步轉速 3000rpm-50Hz
|
|
YE3-132S1-2
|
5.5
|
12.8
|
2925
|
89.2
|
0.88
|
17.5
|
2.0
|
2.3
|
9.8
|
|
YE3-132S2-2
|
7.5
|
17.2
|
2925
|
90.1
|
0.88
|
23.9
|
2.0
|
2.3
|
9.4
|
|
YE3-160M1-2
|
11
|
24.7
|
2950
|
91.2
|
0.89
|
34.0
|
2.0
|
2.3
|
9.6
|
|
YE3-160M2-2
|
15
|
33.4
|
2950
|
91.9
|
0.89
|
47.8
|
2.0
|
2.3
|
9.6
|
|
YE3-160L-2
|
18.5
|
41.0
|
2950
|
92.4
|
0.89
|
58.9
|
2.0
|
2.3
|
9.7
|
|
YE3-160L2-2
|
22
|
48.6
|
2950
|
92.7
|
0.89
|
70.0
|
2.0
|
2.3
|
9.7
|
|
YE3-180M-2
|
22
|
48.6
|
2960
|
92.7
|
0.89
|
70.0
|
2.0
|
2.3
|
9.7
|
|
YE3-180L-2
|
30
|
65.9
|
2965
|
93.3
|
0.89
|
95.5
|
2.0
|
2.3
|
9.1
|
|
YE3-180L2-2
|
37
|
80.9
|
2960
|
93.7
|
0.89
|
117.8
|
2.0
|
2.1
|
9.1
|
|
YE3-200L1-2
|
30
|
65.9
|
2965
|
93.3
|
0.89
|
95.5
|
2.0
|
2.3
|
9.1
|
|
YE3-200L2-2
|
37
|
80.9
|
2965
|
93.7
|
0.89
|
117.8
|
2.0
|
2.3
|
9.1
|
|
YE3-200L3-2
|
45
|
97.0
|
2965
|
94.0
|
0.90
|
143.3
|
2.0
|
2.3
|
9.2
|
|
YE3-225M-2
|
45
|
97.0
|
2965
|
94.0
|
0.90
|
143.3
|
2.0
|
2.3
|
9.2
|
|
YE3-225M1-2
|
55
|
118.2
|
2965
|
94.3
|
0.90
|
175.1
|
2.0
|
2.3
|
9.2
|
|
YE3-250M-2
|
55
|
118.2
|
2970
|
94.3
|
0.90
|
175.1
|
2.0
|
2.3
|
9.2
|
|
YE3-250M1-2
|
75
|
160.4
|
2970
|
94.7
|
0.90
|
238.8
|
2.2
|
2.3
|
8.6
|
|
YE3-250M2-2
|
90
|
191.9
|
2970
|
95.0
|
0.90
|
286.5
|
2.0
|
2.1
|
8.6
|
|
YE3-280S-2
|
75
|
160.4
|
2975
|
94.7
|
0.90
|
238.8
|
1.8
|
2.3
|
8.6
|
|
YE3-280M-2
|
90
|
191.9
|
2975
|
95.0
|
0.90
|
286.5
|
1.8
|
2.3
|
8.6
|
|
YE3-280M1-2
|
110
|
234.4
|
2975
|
95.2
|
0.90
|
350.2
|
2.0
|
2.3
|
8.6
|
|
YE3-280M2-2
|
132
|
280.3
|
2975
|
95.4
|
0.90
|
420.5
|
2.0
|
2.3
|
8.6
|
|
YE3-315S-2
|
110
|
234.1
|
2980
|
95.2
|
0.90
|
350.2
|
1.8
|
2.3
|
8.6
|
|
YE3-315M-2
|
132
|
280.3
|
2980
|
95.4
|
0.90
|
420.2
|
1.8
|
2.3
|
8.6
|
|
YE3-315L1-2
|
160
|
335.3
|
2980
|
95.6
|
0.91
|
509.3
|
1.8
|
2.3
|
8.7
|
|
YE3-315L2-2
|
200
|
418
|
2980
|
95.8
|
0.91
|
637
|
1.8
|
2.2
|
8.7
|
|
4 極 - 同步轉速 1500rpm-50Hz
|
|
YE3-225S-4
|
37
|
90.5
|
1480
|
92.9
|
0.86
|
236
|
2.0
|
2.3
|
8.9
|
|
YE3-250M-4
|
55
|
134
|
1485
|
94.6
|
0.86
|
350
|
2.2
|
2.3
|
8.9
|
|
YE3-280S-4
|
75
|
177
|
1485
|
95.0
|
0.88
|
478
|
2.0
|
2.0
|
8.4
|
|
YE3-280M-4
|
90
|
212
|
1485
|
95.2
|
0.88
|
573
|
2.0
|
2.0
|
8.4
|
|
YE3-315M-4
|
132
|
306
|
1485
|
95.6
|
0.89
|
840
|
2.0
|
2.2
|
8.5
|
|
YE3-315L-4
|
185
|
423
|
1485
|
96.0
|
0.90
|
1178
|
2.0
|
2.2
|
8.6
|
YE3系列空壓機專用電機外形及安裝尺寸
YE3系列空壓機專用電機外形及安裝尺寸與YE3系列高效低壓三相異步電動機(鐵殼)外形及安裝尺寸相同。
請參考：
YE3系列高效低壓三相異步電動機
YE3系列空壓機專用電機訂貨說明
1、規格型號 Model
2、訂貨時，請注明電動機的型號、極數、額定功率、額定電壓、額定頻率、防護等級、冷卻方式、安裝型式、出線方式、環境溫度、海拔高度、旋轉方向等；如果是防爆電機，請注明隔爆等級和接線盒進線方式。如果客戶對電機有超出國家標準的其他技術要求，我公司可專門為客戶設計，并在簽署技術協議之后，投入生產。
3、電機絕緣系統，均按F級或H級生產，按B級溫升考核。所有定子采用真空壓力浸漬(VPI)工藝。同時也可以選擇加裝PTC或PT100，對電機繞組的溫度進行觀測保護。在空氣濕度較大的使用環境中或者是長時間停機不使用時，建議加裝防潮加熱帶來保護繞組。
4、標準系列的H63-H160機座號的電機，使用的是封閉軸承，H180及以上機座號電機，使用的是開式軸承。當電機使用開式軸承時，如無特殊說明，應使用ZL-3鋰基潤滑脂定期注油，注油間隔按2極電機2000小時，4極及以上電機3000小時，當環境溫度每升高10℃，潤滑脂的壽命及注油時間應該減半，還可以加裝軸承測溫裝置。
5、海拔高度高于1000m的使用場合，或者環境溫度高于40℃時，將會影響電機的散熱效果，客戶在訂貨時須告知制造商，并且根據具體的使用環境來選擇增大容量或特殊設計。
|
海拔 Altitude
|
Nameplate
|
|
1000m ＜海拔≤ 1500m
|
G1.5
|
|
1500m ＜海拔≤ 2000m
|
G2
|
|
2000m ＜海拔≤ 2500m
|
G2.5
|
|
2500m ＜海拔≤ 3500m
|
G3.5
|
|
3500m ＜海拔≤ 4000m
|
G4
|
|
4000m ＜海拔≤ 5000m
|
G5
|
6、客戶將電動機與變頻器匹配使用時，變頻器的輸出含有大量高次諧波，與工頻供電相比，電機的電流和溫升均會增加，因此在選擇電動機和變頻器時，應考慮適當留有余量，以防溫升過高，影響電動機的壽命。
7、樣本中的技術數據中的負載轉動慣量符合NEMA標準，如客戶負載轉動慣量與表中不符，制造廠也可生產，但此時應與制造廠協商。
8、樣本中所列的技術性能數據均為設計值，僅供參考，不作為考核依據，而且隨著技術進步及有關國家標準修改而作的修改，恕不另行通知。
